| 產品名稱: | ALH-0.66M系列電流互感器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 低壓電流互感器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||

|
M8-Ⅱ |
Φ8-ⅠΦ15-Ⅰ |
| 尺寸 規格型號 | 外形尺寸 | 穿孔尺寸 | 安裝尺寸 | 安裝方式 | ||
| W | H | D | Φ | M | ||
| M8-Ⅰ | 74 | 101 | 44 | / | 65 35 | F.G.I |
| Φ8-Ⅰ | 74 | 101 | 44 | 8 | 65 35 | F.G |
| Φ15-Ⅰ | 74 | 101 | 44 | 15 | 65 35 | F.G |
| M8-Ⅱ | 67 | 86 | 24 | / | 70 | H.I |
| Φ12 | 67 | 86 | 24 | 12 | 70 | H |
| Φ22 | 67 | 86 | 24 | 22 | 70 | H |
| Φ8-Ⅱ | 59 | 82 | 26 | 8 | 70 | / |
| Φ15-Ⅱ | 59 | 80 | 26 | 15 | 70 | / |
| 一次電流 | 75~5000A |
| 二次電流 | 5A、1A |
| 額定電壓 | AC 660V |
| 額定功率 | 50~60Hz |
| 環境溫度 | -30℃~+70℃ |
| 最高耐溫 | 120℃ |
| 海拔高度 | ≤3000m |
| 共頻耐壓 | 3000V 1min 50Hz(外殼與二次線圈間) |
| 絕緣等級 | E |
1、注明互感器的型號、規格、電流比、準確度等級和二次額定容量
2、注明安裝方式。(如不注明本公司按自己規定提供)
3、特殊規格可定制。



| 規格型號 | M8-Ⅰ | M8-Ⅱ | Φ8-Ⅰ | Φ8-Ⅱ | Φ12 | Φ15-Ⅰ | Φ22 | |||||
| 準確度等級 | 0.5 | 1 | 0.5 | 1 | 1 | 1 | 0.5 | 1 | 1 | 0.5 | 1 | |
| 額定電流比 |
額定容量(VA) | |||||||||||
| 15/5 | 2.5 | 2.5 | ||||||||||
| 20/5 | 2.5 | 2.5 | ||||||||||
| 25/5 | 2.5 | 2.5 | ||||||||||
| 30/5 | 2.5 | 2.5 | ||||||||||
| 40/5 | 2.5 | 2.5 | ||||||||||
| 50/5 | 2.5 | 2.5 | ||||||||||
| 60/5 | 2.5 | 2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 100/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 150/5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |||
| 200/5 | 5 | 2.5 | 5 | 5 | 5 | 5 | ||||||
| 250/5 | 2.5 | 5 | 5 | 5 | ||||||||
| 300/5 | 2.5 | 5 | 5 | 5 | ||||||||
| 400/5 | 2.5 | 5 | 5 | 5 | ||||||||
| 500/5 | 10 | 10 | ||||||||||
| 600/5 | 10 | 10 | ||||||||||
| 700/5 | 10 | |||||||||||
| 800/5 | 10 | |||||||||||
| 5/1 | 0.4 | 0.4 | ||||||||||
| 10/1 | 0.4 | 0.4 | ||||||||||
| 15/1 | 0.4 | 0.4 | ||||||||||
| 20/1 | 0.4 | 0.4 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | ||||
| 25/1 | 0.4 | 0.4 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | ||||
| 30/1 | 0.4 | 0.4 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | ||||
| 40/1 | 0.4 | 0.4 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | ||||
| 50/1 | 0.4 | 0.4 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||||
| 60/1 | 0.4 | 0.4 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||||
| 75/1 | 0.4 | 0.4 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||||
| 100/1 | 0.4 | 0.4 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||||
| 150/1 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||||||
| 200/1 | 5 | 5 | 5 | 5 | 5 | 5 | ||||||
| 250/1 | 5 | 5 | 5 | |||||||||
| 300/1 | 5 | 5 | 5 | |||||||||
| 400/1 | 10 | 10 | 10 | |||||||||
| 500/1 | 10 | 10 | ||||||||||
| 600/1 | 10 | 10 | ||||||||||

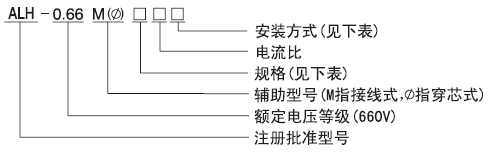

ALH-0.66M系列電流互感器
