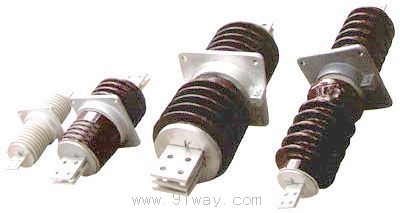

CL CW CWL CWWL CWW CM CMWW CB CWVB高壓穿墻瓷套管產品詳細說明：

用途及分類

CL CW CWL CWWL CWW CM CMWW CB CWVB高壓穿墻瓷套管適用于工頻交流電壓為 35kV 以下電站、變電所、配電裝置和高壓電器中，作導電部分穿過墻壁或其它接地物的絕緣和支持用，套管適用于環境溫度為 -40 ～ +40 。
穿墻瓷套管按裝置場所分為戶外和戶內。按結構分為帶導桿式和母線式。按所用導體材料分為鋁導體和銅導體。按安裝地點分為普通型和耐污型。

技術標準

CL CW CWL CWWL CWW CM CMWW CB CWVB高壓穿墻瓷套管按國標 GB12944.1 ～ 12944.2 生產制造。

型號說明

CL- 戶內鋁導體穿墻瓷套管
C －戶內銅導體穿墻瓷套管
CWL －戶外－戶內鋁導體穿墻瓷套管
CWWL －耐污型戶外－戶內鋁導體穿墻瓷套管
CW －戶外－戶內銅導體穿墻瓷套管
CWW －耐污型戶外－戶內鋁導體穿墻瓷套管
CM －戶內母線式穿墻瓷套管
CMWW －耐污型戶外－戶內母線式穿墻瓷套管
CB 戶內圓銅導桿穿墻瓷套管
CWB －戶外－戶內圓銅導桿穿墻瓷套管

套管形式	套管額定電壓（有效值）	套管最高電壓（有效值）	工頻電壓（有效值）不小于				雷電沖擊耐受電壓（峰值）不小于
			干耐受 lmin	濕耐受 lmin	擊穿	可見電暈
普通型及耐污型	6 10 20 35	6.9 11.5 23 40.5	23 30 50 80		58 75 120 176	－ － 14.8 25.8	60 75 125 185

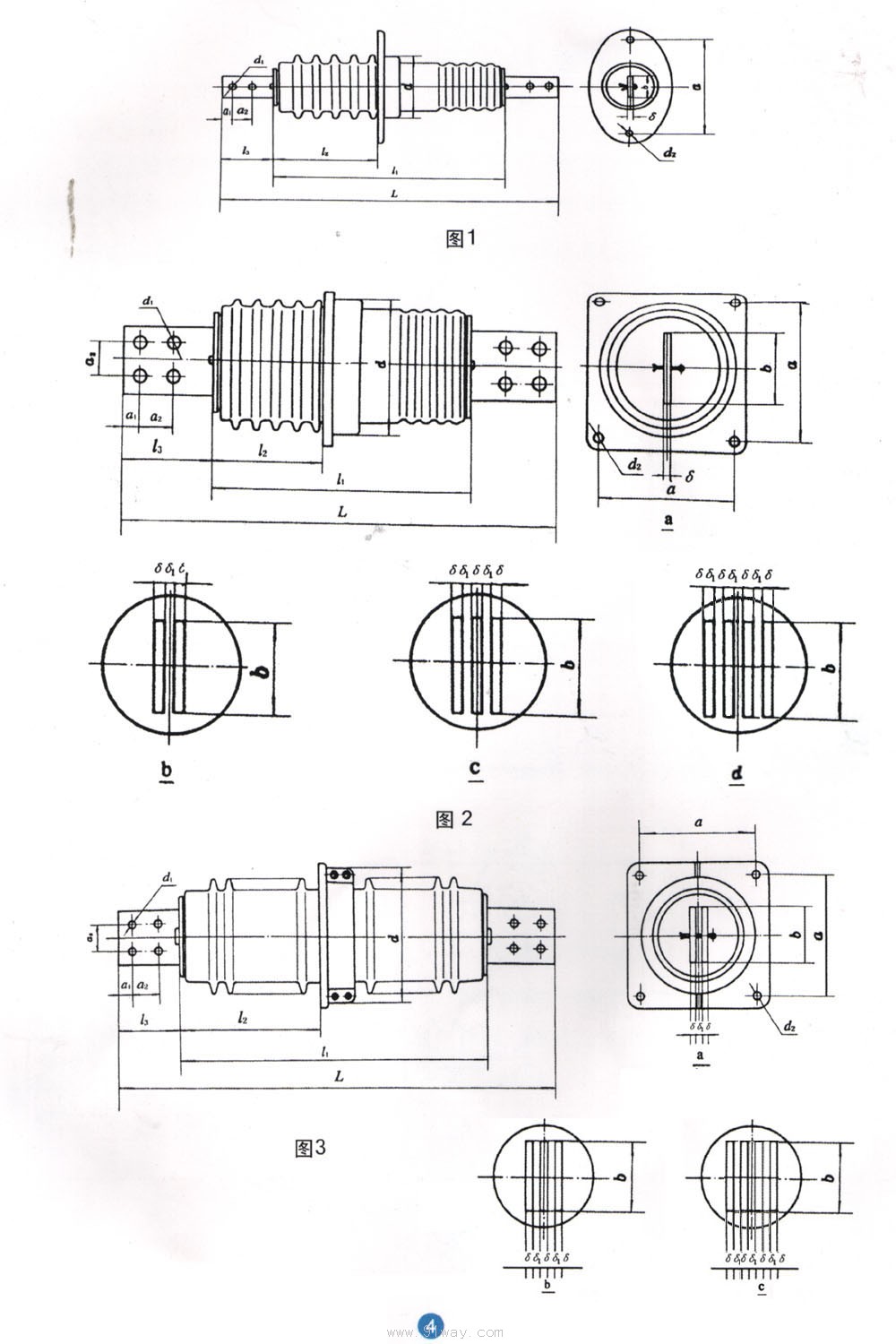

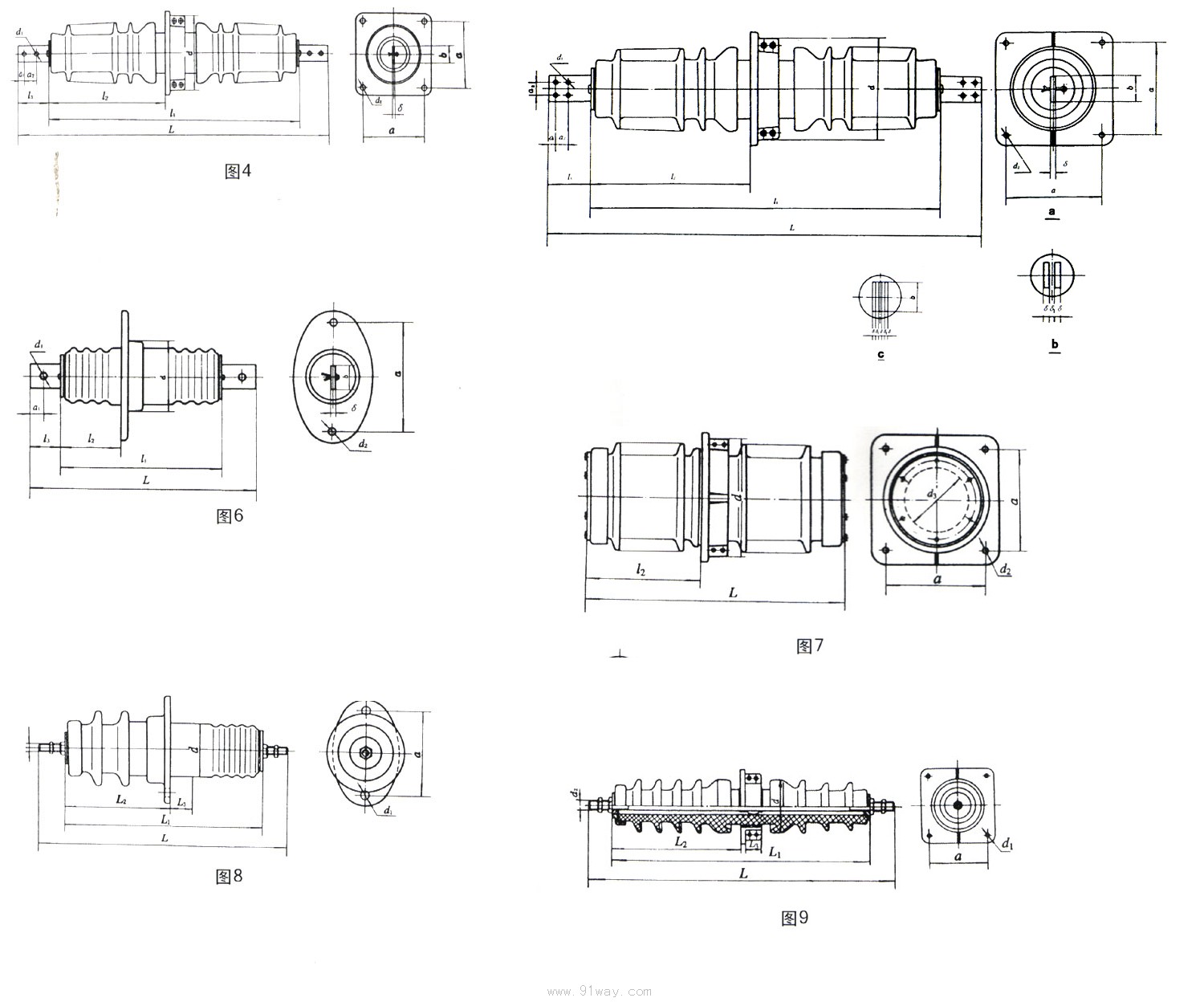

表 3 母線式穿墻瓷套管的主要尺寸特性 mm

套管型號	圖號	額定電壓 kV	裝置場所	總長 L	一端長 L2	安裝法蘭			穿入墻洞處套管最大直徑	瓷套孔徑 d3	戶外端最小公稱爬電距離	污穢等級	額定彎曲負荷 kN
						孔徑 d2	孔距 a	孔數個
CM-10-90 CM-10-160	7 7	10 10	戶內	480 505	200 210	18 18	200 260	4 4	220 280	90 160	- -	－	4 8
			戶外 － 戶內
CMWW-20-180-1 CMWW-20-270-1 CMWW-20-330-1	7 7 7	20 20 20		720 720 720	320 320 320	18 18 22	300 360 420	4 4 4	335 425 500	180 270 330	450 450 450	I	16 16 30

表 4 圓銅導電桿穿墻瓷套管主要尺寸特性 mm

裝置場所	套管型號	圖號	L	L1	L2	d	a	D1	D2	L3	戶外端最小公稱爬電距離	額定彎曲負荷 kN
戶內	CB-35/400 CB-35/600	9 9	925 925	810 810	370 370	180 180	200 200	15 15	M14 × 1.5 M20 × 1.5	40 40	- -	7.5 7.5
戶外－ 戶內	CWB-10/400 CWB-10/600 CWB-10/400 CWB-10/600	8 8 9 9	580 580 980 980	470 470 860 860	255 255 430 430	110 110 180 180	175 175 200 200	18 18 15 15	M14 × 1.5 M20 × 1.5 M14 × 1.5 M20 × 1.5	40 40 40 40	230 230 595 595	7.5 7.5 7.5 7.5

名稱	型號	額定電壓 （KV）	額定電流（A）	備注
戶內 鋁導體	CL-	10KV	250A、400A、630A、1000A、1600A 2000A、3150A
		35KV	250A、400A、630A、1000A、1600A
戶外 鋁導體	CWL-	10KV	250A、400A、630A、1000A、1600A 2000A、3150A
		20KV	2000A、3150A、4000A
		35KV	250A、400A、630A、1000A、1600A
戶內 銅導體	C- CB-	10KV	250A、400A、630A、1000A、1600A 2000A、3150A 、4000A
		35KV	250A、400A、630A、1000A、1600A
	CC-	10KV	1000A、1600A、2000A	銅棒
	CB-	35KV	400A、630A、1000A、1500A、2000A	銅棒
戶外 銅導體	CW- CWB-	10KV	250A、400A、630A、1000A、1600A、2000A、3150A
		20KV	2000A、3150A、4000A、5000A
		35KV	250A、400A、630A、1000A、1600A
	CWC-	10KV	1000A、1600A、2000A、	銅排、棒
		20KV	1000A、1600A、2000A、3150A	銅排、棒
		35KV	1000A、1600A、2000A、3150A	銅排、棒
母線 穿墻套管	CM-12-86	12KV
	CM-12-105	12KV
	CM-12-142	12KV
	CM-12-160	12KV
	CM-24-130	24KV
	CMW-24-180	24KV	4000A
	CMW-24-330	24KV	8000A
	CMW-40.5-320	40.5KV	6000A
	CMW-24-330	24KV	10000A
戶外 防污型	CWWL-	35KV	400A、630A、1000A、1600A	鋁排
	CWW-	35KV	400A、630A、1000A、1600A	銅排
