YE系列不銹鋼膜盒壓力表產品詳細說明：

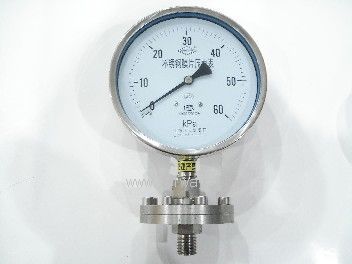

YE系列不銹鋼膜盒壓力表

結構原理
儀表由測量系統(包括接頭、波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈、表玻璃等)所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來，還有調零裝置，可以方便調整零位。

型號	YE-100B YE-150B
應用	在耐腐蝕要求較高的 工藝流程中，測量各種介質的微壓和負壓。
壓力范圍(KPa)	0~40KPa -40~0KPa ±20KPa
精度	±2.5%
接口尺寸	徑向M20×1.5
敏感元件 接觸介質部分	接頭、膜盒CrNi-不銹鋼
外殼	CrNi-不銹鋼
