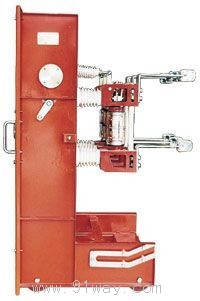

JYN2-12移開式系列手車產品詳細說明：

概述

JYN2-12型移開式交流金屬封閉開關柜系列手車是三相交流50Hz的戶內裝置，除用于配電系統作配電斷路器外，還適用于控制及保護電爐變壓器、高壓電動機、開合電容器組等操作比較頻繁的場所。

使用環境條件
環境溫度：上限+40℃；下限-10℃，高寒地區-25℃；
海拔高度：1000m；
相對濕度：日平均不大于95％，月平均不大于90%(+25℃);
地震烈度：不超過8度；
沒有易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

JYN2-12移開式系列手車技術參數
該產品的裝配調整技術參數見下表：

序號	名稱		單位	數值
				20kA	31.5kA、40kA
1	觸頭開距		mm	11±1
2	接觸行距（超程）			4±1
3	動靜觸頭允許磨損累計厚度			3
4	平均合閘速度	低電壓	m/s	0.55±0.15	0.60±0.2
		額定電壓
		高電壓
5	平均合閘速度	低電壓		1.0±0.3	1.1±0.2
		額定電壓
		高電壓
6	合閘時間	低電壓	ms	≤200
		額定電壓
		高電壓
7	固有分閘時間	低電壓		≤80
		額定電壓
		高電壓
8	高電壓觸頭合閘彈跳時間			≤2
9	三相分閘不同期性			≤2
10	各相導電回路電阻		Ω	≤50	≤40

結構特點
產品總體結構為手車組裝式，每只滅弧室由兩只絕緣子固定于上下出線座上，通過拐臂傳動導電桿，采用軟聯接傳導分合閘電流。產品結構穩固，合閘沖擊力小，操動機構為CD17電磁機構和CT19彈簧機構及功率相匹配，產品結構簡單、動作可靠、性能穩定。

外形及安裝尺寸

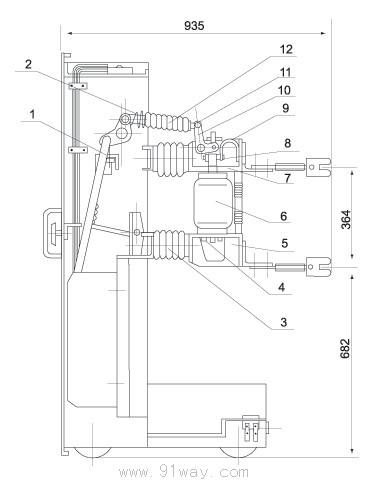

產品的結構及外形尺寸見下圖：

1、開距調整墊片 2、觸片壓力彈簧 3、絕緣子 4、滅弧室螺栓 5、下支架 6、真空滅弧室 7、上支架 8、導電夾螺栓 9、軟聯結 10、拐臂 11、超程調節頭 12、絕緣拉桿
