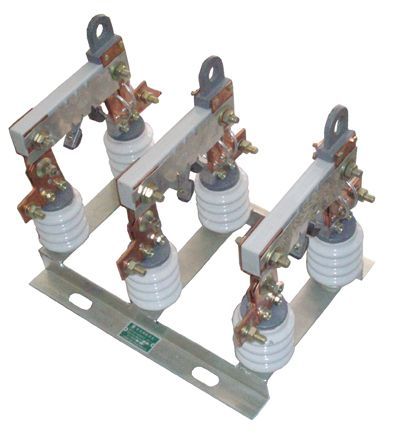

HR20型低壓刀熔開關產品詳細說明：

HR20型低壓刀熔開關（低壓熔斷開關）是由刀開關和熔斷器構成的組合電器.適用于戶外低壓電路中使用.在正常饋電的情況下作為接通和切斷電源用,在有短路或過載的情況下電路的保護用.對農網、農林場、城網改造、鐵路石化、戶內外、大小工廠等凡有變壓器輸出到戶外線路均可使用.

結構特征

HR20型低壓熔斷開關采用三極共基座式裝配,每極有夾型動、靜觸頭分別由支柱絕緣固定在底座上,動觸頭部分由瓷刀把兩部分互相絕緣的導電件剛性的連在一起,由用戶選擇合適的熔斷片接在這兩導電件之間,起開關和熔斷器作用.在動、靜觸頭間裝有消弧觸頭,設計好在主要觸頭要接觸時,消弧觸頭先接觸、防止電弧燒壞主觸頭.在動觸頭上方有環型脫扣裝置,可用絕緣鉤具在地面實行遠距離操作分閘.具有結構簡單、性能可靠.使用方便等優點.

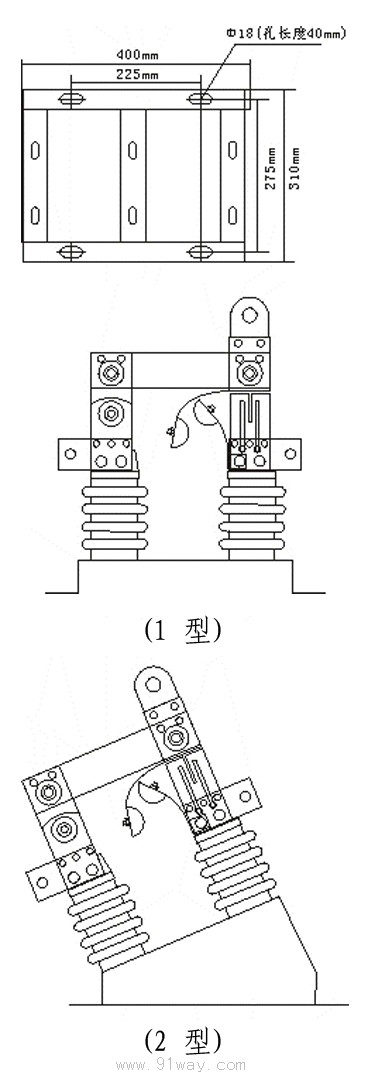

外型及安裝尺寸

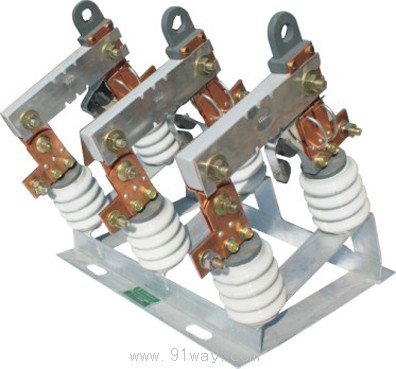

HR20-0.5（2型）


HR20型低壓刀熔開關
