結構特點：

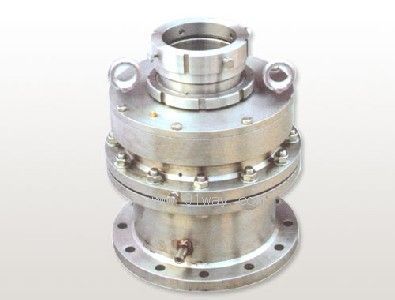

釜用206型機械密封為雙端面、多彈簧、平衡型結構。其密封作用主要靠密封腔內的密封液與介質間的壓力差來達到。由于密封液的循環需另設一套循環裝置，故增加了系統的復雜性。所以只用于密封易燃、易爆、有毒及較強腐蝕性介質對密封要求極嚴的特殊場合。
磨擦副材質與輔助密封材質請根據實際工況選用。

適用范圍：

被密封介質：易燃、易爆有毒及較強腐蝕性介質。
密封腔壓力：P1≤0.6Mpa
被密封介質壓力：P2=（P1-0.1）Mpa
密封腔溫度：-40℃~250℃
線速度：≤20m/s

78標

	d	D	D1	D2	H	n-Φ
	h8			h11
206-30	30	185	150	116	293	4-Φ18
206-40	40	225	170	135	297	4-Φ18
206-50	50	235	200	164	307	8-Φ18
206-65	65	235	200	164	314	8-Φ18
206-70	70	235	200	164	314	8-Φ18
206-80	80	260	225	188	351	12-Φ18
206-95	95	290	255	220	374	12-Φ18
206-100	100	315	280	245	397	12-Φ18
206-110	110	315	280	245	397	12-Φ18
206-120	120	345	310	270	410	12-Φ18
206-130	130	360	320	285	416	12-Φ18
206-150	150	450	375	310	420	16-Φ24
206-160	160	470	400	340	480	16-Φ24

	d	D	D1	D2	H	n-Φ
	h8			h11
206-30	30	215	180	149	293	8-Φ18
206-40	40	215	180	149	297	8-Φ18
206-50	50	245	210	175	307	8-Φ18
206-65	65	280	240	203	314	8-Φ23
206-70	70	280	240	203	314	8-Φ23
206-80	80	280	240	203	351	8-Φ23
206-95	95	335	295	259	374	12-Φ23
206-100	100	335	295	259	397	12-Φ23
206-110	110	405	355	312	397	12-Φ25
206-120	120	405	355	312	410	12-Φ25
206-130	130	460	410	363	416	12-Φ25
206-150	150	460	410	363	420	12-Φ25
206-160	160	460	410	363	480	12-Φ25
