一、用途及特點
ZLKS系列整流電源是用于直流電磁制動器和直流電磁離合器專用產品，其作用是將交流電源變換成能夠滿足直流電磁制動器或直流電磁離合器需要的直流電源。本廠生產的ZL系列整流電源規格齊全、適用性強、工作穩定、經久耐用。

ZLKS系列整流電源從接線形式上有引出線式和接線柱式兩種；從引出端的數量上有四端引出和六端引出（六端引出為方便外接接觸器觸頭用）；從動作速度上有普通型和快速型兩種（其中快速型又分快速吸合、快速釋放和既快速吸合又快速釋放三種）；從輸入、輸出電壓上有220V交流電壓輸入、99V直流電壓輸出和380V交流電壓輸入、170V直流電壓輸出兩種。本產品輸出電流均可達到2A，基本滿足了各種直流電磁制動器和直流電磁離合器的要求。

ZLKS系列整流電源具有體積小，密封性好，適用于YEJ電機標準的工作環境，可直接安裝在電機的接線盒內；具有輸入輸出保護電路，適用于如制動器等電感器件的高頻次工作。

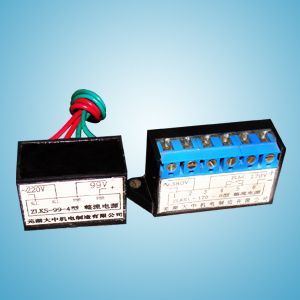

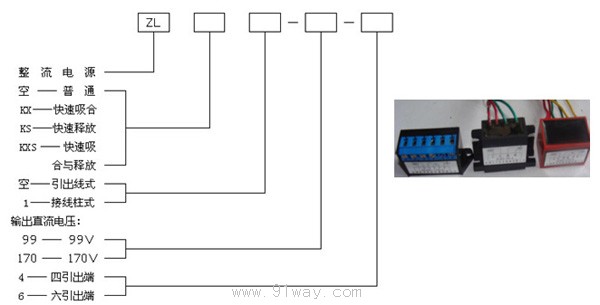

二、型號及含義：

　　例：ZL–99–4為普通型，四端引出線式，輸出直流電壓為99V整流電源。
　　ZLKS1–170–6為快速釋放型，六端接線柱式，輸出直流電壓為170V整流電源。

三、使用注意事項：
　　1、 根據直流電磁制動器（離合器）的直流電壓選擇合適規格的整流電源。
　　2、 交流輸入電壓必須與整流電源一致，若將380V的交流電壓接到220V交流輸入電壓的整流電源上將會造成整流電源的嚴重損壞，反之也會使整流電源不能正常工作。
　　3、 交流輸入電壓的波動允許范圍在額定值的–15% ~ +5%之間。
　　4、 接線必須規范，接頭必須牢固可靠，接線柱式連接線頭不許有毛頭，裸露在外部分不許超過2毫米，也不許將導線的外皮插入到接線孔內；引出線式的導線連接，互連的兩根導線截面不許相差過大，接頭必須用絕緣膠布裹好，用于較潮濕的場合還需先裹黃臘帶。
　　5、 ZL整流電源系電子產品，不允許用兆歐表（搖表）或其它高壓檢測設備檢測其絕緣情況。

四、ZLKS系列整流電源主要性能參數

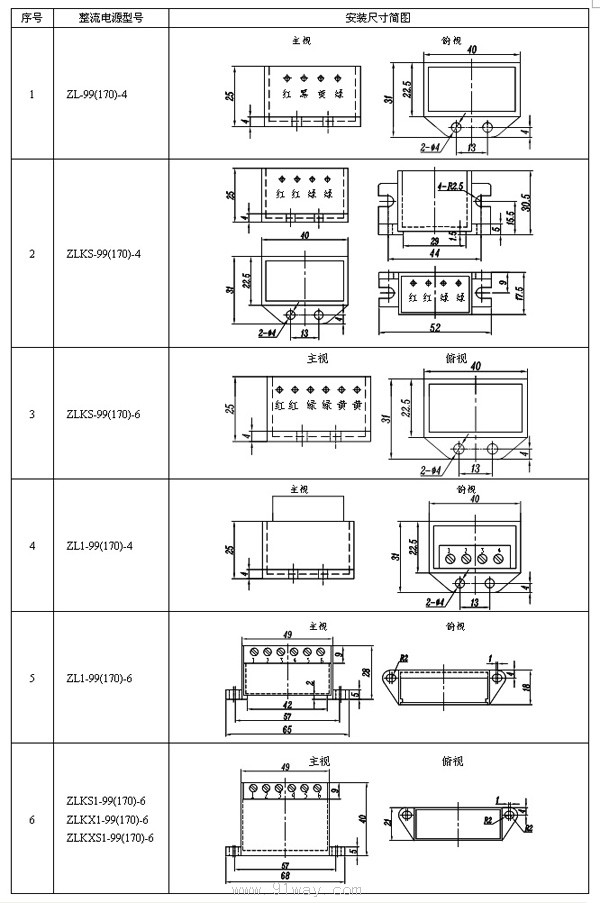

五、整流電源安裝及外形尺寸

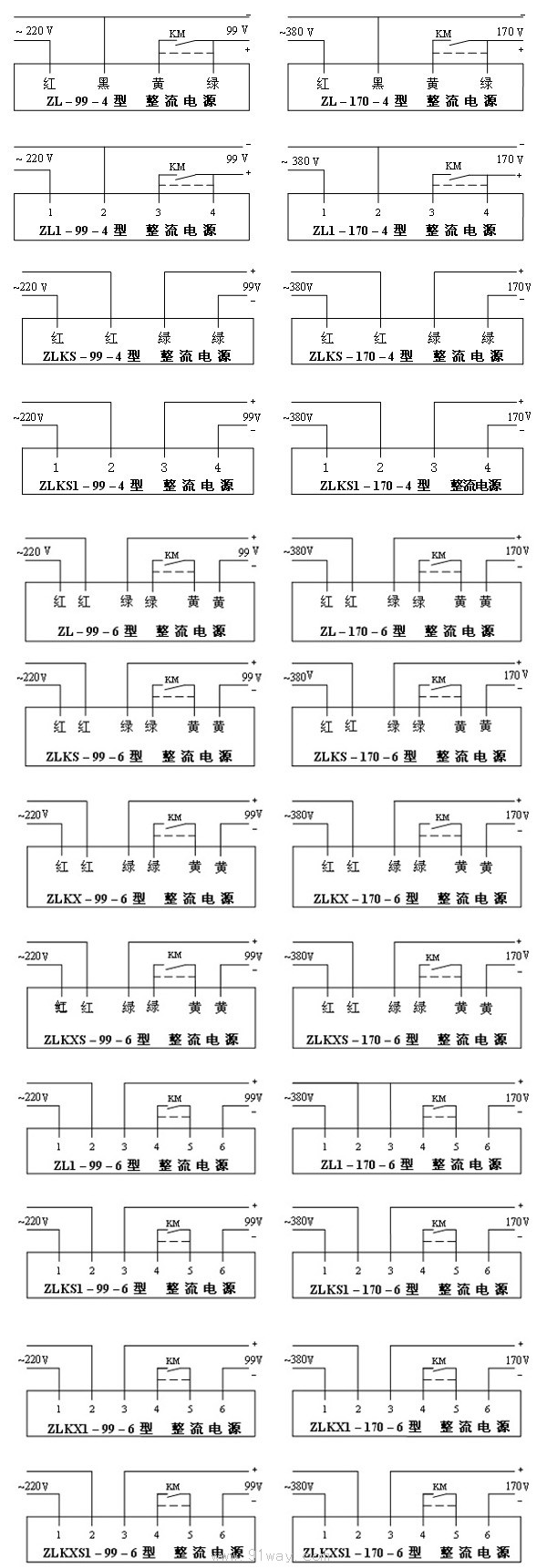

六、ZL系列整流電源的接線：

　　圖中KM觸點為外接接觸器(控制電動機的電源通斷接觸器)觸頭，當電路不外接KM觸頭時,需按虛線將兩點短接。

七、控制線路

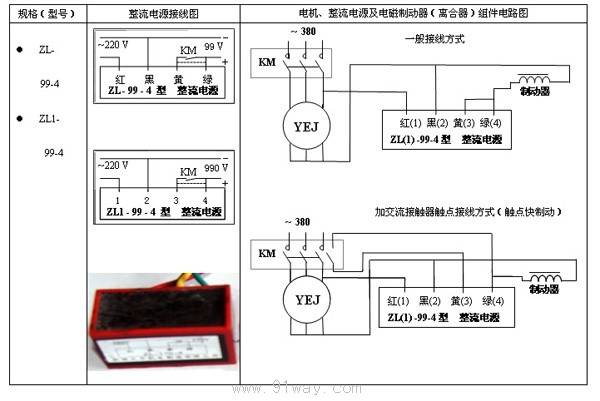

1.(ZL、ZL1-99-4型整流電源)輸入交流電壓為220V，輸出直流電壓為99V

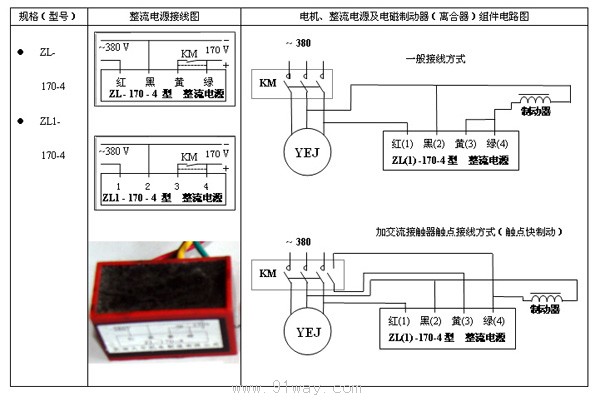

2. (ZL、ZL1-170-4型整流電源)輸入交流電壓為380V，輸出直流電壓為170V

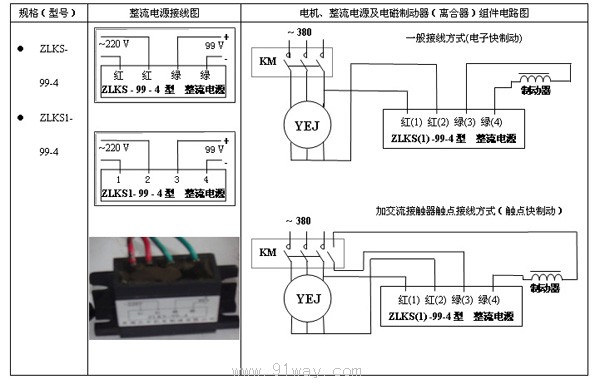

1.(ZLKS、ZLKS1-99-4型整流電源)輸入交流電壓為220V，輸出直流電壓為99V

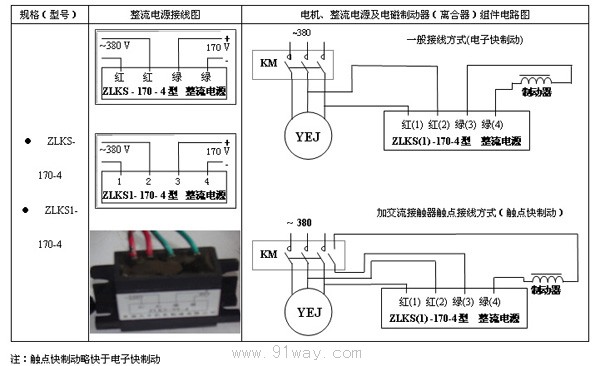

2. (ZLKS、ZLKS1-170-4型整流電源)輸入交流電壓為380V，輸出直流電壓為170V

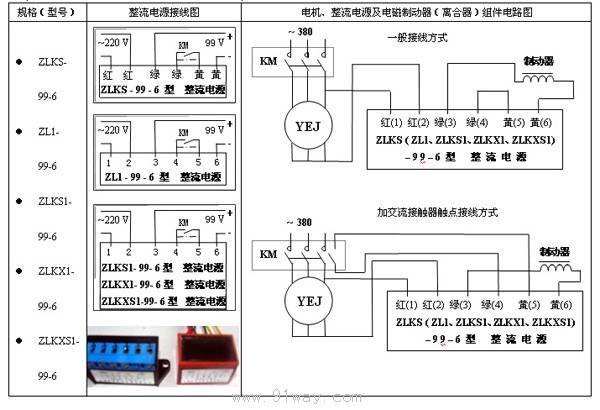

1.(ZLKS、ZL1、ZLKS1、ZLKX1、ZKKXS1)輸入交流電壓為220V，輸出直流電壓為99V

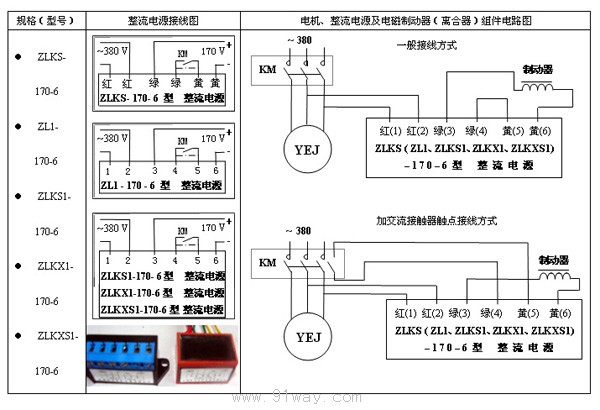

2. (ZLKS、ZL1、ZLKS1、ZLKX1、ZKKXS1)輸入交流電壓為380V，輸出直流電壓為170V
