LZZBJ-27.5(GYW1)型電流互感器產品詳細說明：

LZZBJ-27.5(GYW1)型電流互感器適用于海拔高度1000m及以下地區，高原型產品適用于海拔高度2500m及以下地區，頻率為50Hz，最高工作電壓為40.5kV的電力系統作精密電氣測量及繼電保護之用。
環境溫度：普通型為+40℃~-15℃；高原型為+25℃~-15℃。
產品類型：戶內。
大氣條件：安裝場所無嚴重影響互感器絕緣的污穢及爆炸性介質。
安裝場所無嚴重的振動和顛簸。
產品運行中二次不允許開路，否則有高壓危險。
運輸、存儲時的溫度為+40℃~-15℃。

LZZBJ-27.5(GYW1)型電流互感器技術參數

產品執行標準：GB1208-1997《電流互感器》。
額定二次電流：5A和1A。
儀表保安系數：0.2S級FS≤5；0.2、0.5級FS≤10。
絕緣耐熱等級：E級。
次級結構：兩線圈、三線圈、四線圈。
額定二次下限負荷為額定二次負荷的25%。
額定一次電流值、額定二次負荷、準確限值系數、額定短時電流值、級次組合、重量見下表所列數據。特殊規格產品請與制造廠協商。

絕緣水平	普通型：40.5/95/185kV；　　　　　　　 高原型：40.5/110/226 kV（2500m以下）									準確級		0.2S、0.2、0.5、 5P、10P
局部放電量	予加電壓為工頻耐受電壓的80%，時間60S后，降至測量電壓28 kV，放電量≤20pC。
額定 一次 電流 （A）	額定二次負荷（VA）COSφ=0.8								5P、10P級準 確限值系數		1S短時 熱電流 （kA）		動穩定 電流 （kA）
	0.2S		0.2		0.5		5P、10P
	1A	5A	1A	5A	1A	5A	1A	5A	1A	5A
20	10	30	10	30	10	30	30	50	10	10	2.5		6.3
30											4.5		12
40											6.3		16
50											8		20
75											12.5		31.5
100											22.5		50
150											25		63
200											31.5		80
300～500											45		110
600～1500											63		130

1、 兩線圈：外形：405×300×550（長×寬×高），級次組合：0.2S/0.2S；0.2S/5P。
2、 三線圈：外形：420×300×550（長×寬×高），級次組合：0.2S/0.2S/0.2S；0.2S/0.2S/5P。
3、 四線圈：外形：480×300×550（長×寬×高），級次組合：0.2S/0.2S/0.2S/0.2S；0.2S/0.2S/5P/5P。
4、 測量級之間可互換，也可以用三線圈和四線圈外形生產兩線圈的特殊產品。

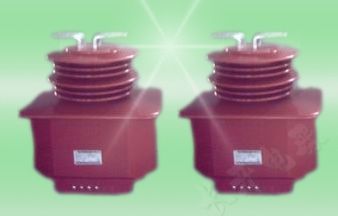

LZZBJ-27.5(GYW1)型電流互感器
