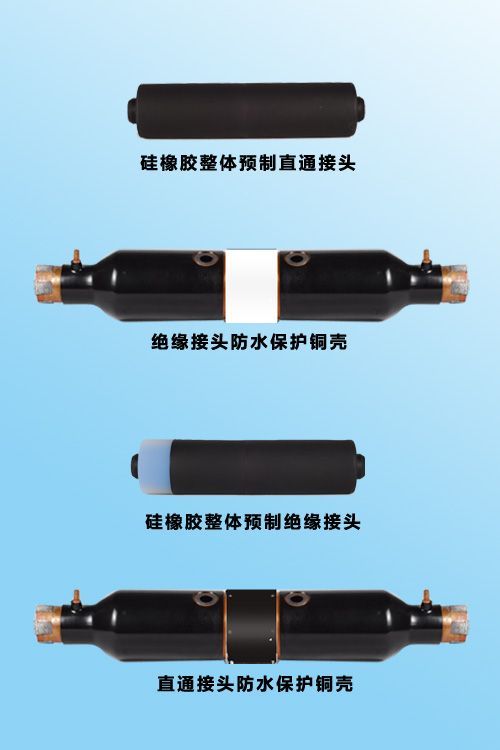

YJJJI2,.YJJTI2/YJ系列64/110kV硅橡膠整體預制中間接頭產品詳細說明：

YJJJI2,.YJJTI2/YJ系列64/110kV硅橡膠整體預制中間接頭型號：
YJJJI2/YJ （絕緣型）     YJJTI2/YJ （直通型）

產品特點：
1、接頭采用冷縮安裝技術，有以下優點：
（1）現場安裝方便；
（2）接頭絕緣界面不會因電纜外屏蔽摩擦而殘留半導電顆料；
（3）接頭擴張均勻，不會因過度擴張而導致接頭撕裂；
2、接頭內高壓屏蔽采用特殊工藝，關鍵處沒有合模縫，運行時不會出現電樹。
3、產品采用三層復合結構，外屏蔽層采用注射工藝成型，與噴涂工藝相比，外屏蔽層表面電阻低，接地可靠。
4、產品按照最高運行電壓132kV設計，裕度大，保證產品長期安全運行
5、接頭外殼采用高強度厚壁銅管殼和防水絕緣密封結構，具有良好的機械保護和密封性能，并具有良好的防腐蝕能力，確保接頭能夠在長期惡劣的環境下運行。
6、100％出廠試驗，品質穩定。
產品適用性：
本產品適用于額定電壓64/110kV，標稱截面 240mm2 -1600mm2 的交聯聚乙烯電力電纜， 既可保證電纜與電纜之間的連接，又可使電纜的金屬護層、屏蔽和絕緣屏蔽（半導電層）在電氣上斷開，以方便電纜外護層接地或交叉互聯、接地保護等。

YJJJI2,.YJJTI2/YJ系列64/110kV硅橡膠整體預制中間接頭性能指標

	中間接頭	性能指標
1	型式	整體預制（冷收縮）
2	直通接頭型號	YJJTI2/YJ
3	絕緣接頭型號	YJJJI2/YJ
4	尺寸【直徑/高度】（mm）	φ260/1320
5	長期連續運行允許載流量（A）(90℃)	不小于連接電纜
6	額定電壓(Uo/U) (kV)	64/110
7	最高工作電壓(Um) (kV)	126
8	基準沖壓耐壓水平(BIL) (kV)	550
9	應力錐半導電材料	進口液態硅橡膠
10	增強絕緣材料	進口液態硅橡膠
11	填充劑材料	高壓電纜密封膠
12	接頭主要部件的存貯條件	干燥
13	接頭有效設計壽命 (年)	30
14	增強絕緣的相對介電常數	2.5
15	增強絕緣的體積電阻系數 (WΩ·cm)	1.2×1015
16	導體接線管
	a)壓接工序說明	六角模壓
	b)壓接用工模尺寸 (mm)	和電纜截面相配
	c)壓接機的最大出力(kg/cm²)	不小于400
	d)接線管外層	鍍錫
17	接頭重量 (kg)	～30
18	接頭的密封形式	電纜密封膠及阻水帶
19	接頭的金屬屏蔽層
	a)材料	鍍錫紫銅網和紫銅殼
	b)規格、數量	35和截面不小于120銅殼
	c)等效截面(mm²)	150
	d)短路時承受電流（kＡ，3s）	不小于連接電纜
20	絕緣接頭金屬護套絕緣隔板
	a)材料	聚四氟乙烯
	b)耐受工頻電壓(kV)	20
	c)耐受沖擊電壓(kV)	37.5
21	接頭防水外殼
	a)材料	紫銅
	b)尺寸/重量	～1320／～30
22	防水澆注劑
	a)材料	絕緣瀝青和羥基混合物
	b)重量	25

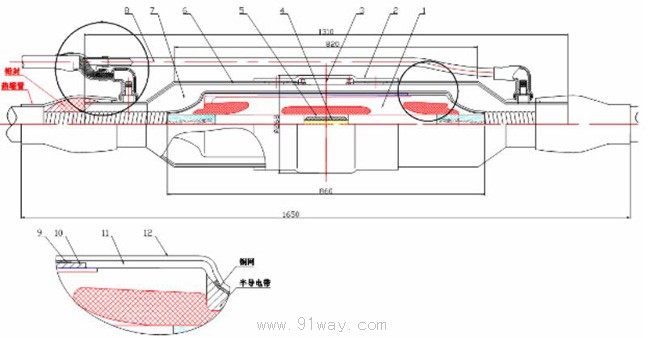

絕緣、直通接頭安裝結構示意圖

1、中間接頭主體       2、熱收縮管       3、 保護殼連接環       4、連接管
   5、半導電帶           6、銅保護殼       7、電纜密封膠          8、同軸電纜
    9、銅屏蔽網           10、半導電帶      11、絕緣自粘帶        12、熱收縮管
