XCC8(3RT)系列接觸器產品詳細說明：

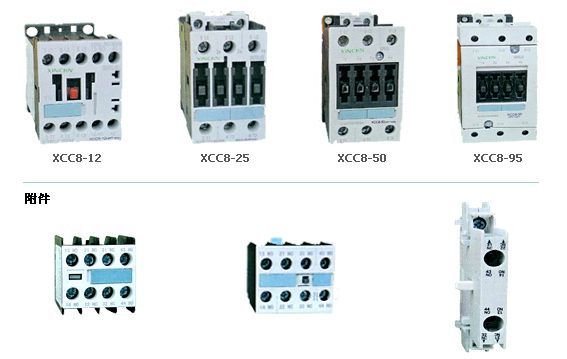

XCC8(3RT)系列接觸器
XCC8接觸器具有安全觸摸保護功能，符合DIN VDE0106第100部分要求，XCC8接觸器可采用螺釘接線或籠形卡頭接線方式能替代國外3RT型接觸器。
S00規格接觸器的基本單元輔助觸頭含有一組輔助觸頭，S0-S3規格的基本單元都可以用輔助觸頭模塊擴展，帶有2常開觸點和2常閉觸點的輔助觸頭組（端子設計符合EN50012）可用于S0規格起的所有規格；輔助觸頭模塊可以拆卸。
此外。對S00規格S0規格，觸頭組可以固定安裝一個輔助觸頭模塊（2常開+2常閉，符合EN50012標準），并在外部用紅色標志牌加以區別。
S3規格接觸器具有連接主回路聯接板可移動接線端子盒，因此，可以連接環形電纜接線片或接線柱。
用于開啟ICE 60947/DIN,EN60947(VDE 0660)電動機的接觸器，帶有螺釘接線端子
利用鏈接組件，可以與斷路器或過載繼電器快速、簡潔、清晰的連接起來形成回路。
輔助觸頭可以安裝到接觸器本體上。根據德國工業標準DIN VDE0106款項200，具有觸摸保護功能。
輔助觸頭/阻容元件/變阻器/過壓限制的二級館，需要單獨訂貨。

主要技術參數

額定工作類別400V時的工作電流	AC-2和AC-3三相交流電機的功率	輔助觸頭識別號	結構型式		訂貨號
					控制電壓AC400V	控制電壓AC230V	控制電壓AC220V	控制電壓AC110V	控制電壓AC48V	控制電壓AC42V	控制電壓AC24V
交流操作：以螺釘方式和卡裝方式固定到35mm導軌上
S00規格：接線圖根據德國工業標準DIN EN 50012
7A	2.2	10E	1	-	3RT1015-1AV01	AP01	AN21	AF01	AH01	AD01	AB01
		01	-	1	3RT1015-1AV02	AP02	AN22	AF02	AH02	AD02	AB02
9A	3	10E	1	-	3RT1016-
		01E	-	1	3RT1016-
12A	7	10E	1	-	3RT1017-1AR61	AP01	AP61	AK61
		01E	-	1	3RT1017-1AR62	AP02	AP62	AK62
S0規格
12A	3	-	-	-	3RT1024-1AV00	AP00	AN20	AF00	AH00	AD00	AB00
		22E	2	2	3RT1024-1AV04	AP04	AN24	AF04	AH04	AD04	AB04
17A	4	-	-	-	3RT1025-
		22E	2	2	3RT1025-
25A	5.5	-	-	-	3RT1026-1AR60	AL20	AP60	AG20	AH20	AF20	AC20
		22E	2	2	3RT1026-1AR64	AL24	AP64	AG24	AH24	AF24	AC24
S2規格
32A	7.5	-	-	-	3RT1034-1AV00	AP00	AN20	AF00	AH00	AD00	AB00
		22E	2	2	3RT1034-1AV04	AP04	AN24	AF04	AH04	AD04	AB04
40A	11	-	-	-	3RT1035-
		22E	2	2	3RT1035-
50A	15	-	-	-	3RT1036-1AR60	AL20	AP60	AG20	AH20	AF20	AC20
		22E	2	2	3RT1036-1AR64	AL24	AP64	AG24	AH24	AF24	AC24

附件：

額定工作電流le/AC-15/AC-14 230V A	400V A	500V A	690V A	輔助觸頭識別號	輔助組合		輔助型號	訂貨號
根據德國工業標準DIN EN50012，在前面板接插的輔助觸頭組，用于接觸S00規格（用于XCC8接觸器，輔助觸頭）使用2組、4組和5組輔助觸頭，與接觸器組合
6	3	2	1	11E	-	1		3RH19 11-1HA01
				22E	1	2		3RH19 11-1HA12
	3	2	1	23E	1	3		3RH19 11-1HA23
				32E	2	2		3RH19 11-1HA22
用于接觸S0規格到S3規格（用于XCC8-25、XCC8-50和XCC8-95接觸器）4-極使用4組輔助觸頭，與接觸器組合
6	3	2	1	31	3	1		3RH19 21-1HA31
				22	2	2		3RH19 21-1HA22
				13	1	3		3RH19 21-1HA13
根據德國工業標準DIN EN50012，在前面板接插的輔助觸頭組，用于接觸S00規格（用于XCC8-12接觸器）2-極和4-極輔助觸頭組，使用3組和5組輔助觸頭，與接觸器組合
6	3	2	1	20	2	-		3RH19 11-1FA01
				11	1	1		3RH19 11-1FA12
6	3	2	1	02	-	2		3RH19 11-1FA02
				40	4	-		3RH19 11-1FA40
				31	3	1		3RH19 11-1FA31
				22	2	2		3RH19 11-1FA22
用于接觸S0規格到S3規格（用于XCC8-25、XCC8-50和XCC8-95接觸器）4-極輔助觸頭
6	3	2	1	40	4	-		3RH19 21-1FA40
				31	3	1		3RH19 21-1FA31
				22	2	2		3RH19 21-1FA22
				04	-	4		3RH19 21-1FA04
1-極輔助觸頭組
6	3	2	1	-	1	-		3RH19 21-1CA10
				-	-	1		3RH19 21-1CA01
根據德國工業標準DIN EN50012，在前面板接插的輔助觸頭組,用于接觸S0規格到S3規格（用于XCC8-25到XCC8-95接觸器）2-極輔助開關輔助觸頭組柜（右邊或左邊）
6	-	-	-	-	1	1		3RH19 21-1DA11
根據德國工業標準DIN EN50012，在側面安裝的輔助觸頭組,用于接觸S0規格到S3規格（用于XCC8-25到XCC8-95接觸器）2-極輔助開關輔助觸頭組柜（右邊或左邊）
6	-	-	-	-	2	-		3RH19 21-1EA20
6	3	2	-	-	1	1		3RH19 21-1EA11
用于XCC8-12交流接觸器、浪涌仰制器
Us	AC 24V-48V AC 110V AC 127V-240V
用于XCC8-12，XCC8-95交流接觸器、浪涌仰制器
Us	AC 24V-48V AC 110V AC 127V-240V

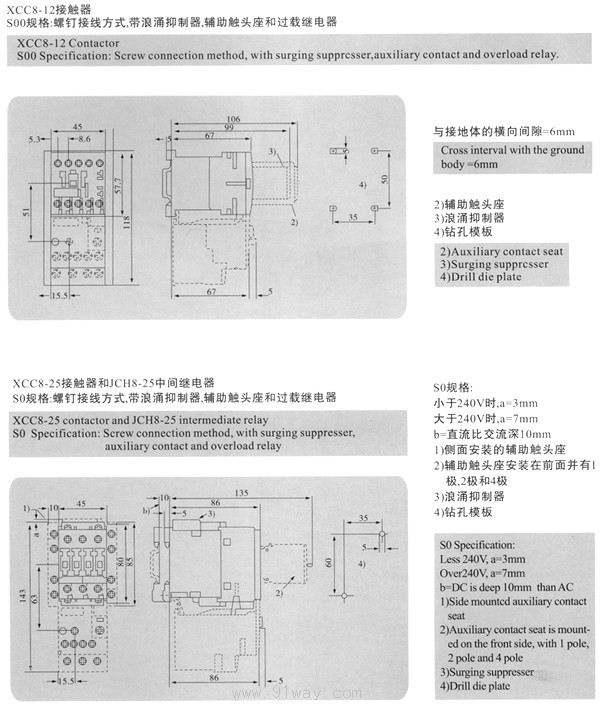

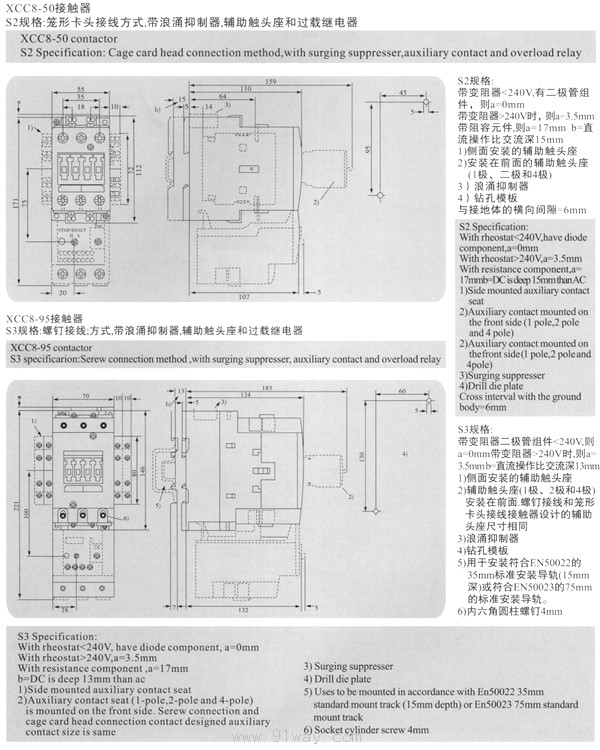

外形及安裝尺寸

XCC8(3RT)系列接觸器
