JG-15型功率方向繼電器產品詳細說明：

用途：

JG-15型功率方向繼電器包括:JG-15A型零序功率方向繼電器；JG-15B型相間功率方向繼電器。JG-15A型用作大電流接地系統變壓器接地保護的零序方向元件。反映接地短路時的零序電流方向。JG-15B型用作相間短路的方向元件、反映相間短路時的短路電流方向按90°接線。

工作原理：

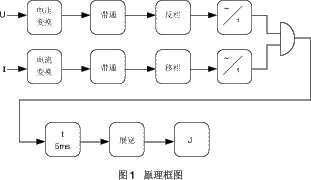

JG-15型功率方向繼電器采用相位比較原理構成。相位比較元件測量兩個電氣量的極性重疊時間t，也即相位角差δ，δ=180°-18°t，t為ms。 動作條件為t≥5ms，即δ≤90°。



主要技術參數：
4.1 額定交流電壓100V；額定交流電壓1A，5A；頻率50Hz。
4.2 最大靈敏角: 在額定交流電壓和電流下測試JG-15A: -105° ±3°； JG-15B: -45° ±3°。
4.3 動作范圍不小于170°。
4.4 最小動作電壓≤400mV。
4.5 最小動作電流≤5%額定交流電流。
4.6 動作時間≤30ms。
4.7 返回時間≤50ms。
4.8 過載能力
交流電壓回路: 1.2倍額定電壓可連續運行。交流電流回路: 2倍額定電流可連續運行；
10倍額定電流可連續運行10s；
40倍額定電流可連續運行1s。
4.9 輔助直流電源:110V或220V。
4.10 功耗
交流電壓回路: 額定電壓100V下≤1VA。
交流電流回路: 額定電流5A下≤1VA；
額定電流1A下≤0.5VA。
直流電壓回路: 110V<3W，220V<3W。
4.11 環境溫度: -10℃ - 50℃。
4.12 介質強度繼電器各導電電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
4.13 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
4.14 電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器及保護裝置的電氣抗干擾試驗》。

繼電器背后接線圖：



JG-15型功率方向繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入式結構中的附圖2和附圖6。

訂貨需知：
6.1 產品型號、名稱、結構形式等。
6.2訂購數量。
6.3繼電器配套:如底座、插套等(須獨立定貨)。
