BT-1B/R型同步檢查繼電器產品詳細說明：

用途：
BT-1B/R型同步檢查繼電器用于兩端供電系統自動重合閘線路中，作為有無電壓和同期的檢查元件。

工作原理：
動作原理

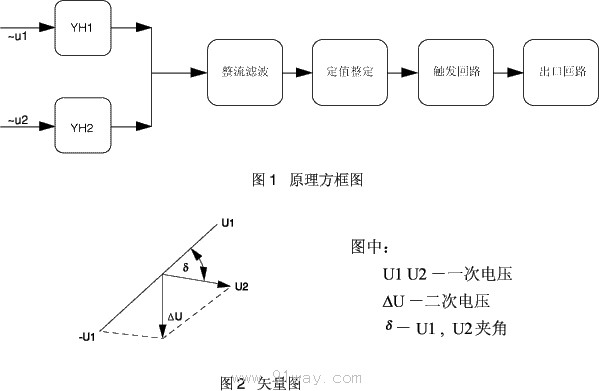

繼電器由電壓互感器YH1、YH2、整流濾波回路、觸發器及干簧繼電器等環節組成。原理方框圖見圖1
兩個交流電壓(或電流)分別加于電壓互感器YH1、YH2的兩個一次繞組上，其二次繞組則反極性與整流橋連接。當一次兩個電壓(或電流)同相時，由于二次繞組反極性連接，在電壓互感器上所產生的電勢互相抵消、二次輸出電壓等于零(不平衡電壓不超過0.5V)，觸發器仍然處于原始狀態(BG1導通，BG2截止)干簧繼電器不動作，當一次兩個電壓(或電流)不同相時，在電壓互感器上所產生的電勢就不能互相抵消，而二次就產生電勢，二次輸出電壓大小與一次兩個電壓(或電流)相位差及幅值有關。當幅值一定時，相位差越大，二次輸出電壓也越大，反之就越小。其矢量圖見圖2。
二次輸出電壓經過整流濾波后加到觸發器上，當信號電壓達到整定值時，觸發器翻轉(BG1截止，BG2導通)干簧繼電器動作，動斷觸點打開，動合觸點閉合。
當任何一個輸入電壓(或電流)為零或很低時，產生的情況與兩個電壓(或電流)不同相時相同，繼電器也應立即動作。
繼電器動作角度的整定，利用電位器R8來達到。



主要技術參數：
3.1按照交流額定電壓，繼電器的規范見下表圖
3.2 直流額定電壓: 220V，110V，48V。
3.3 額定頻率: 50Hz。
3.4觸點形式: 一動合，一動斷。
3.5 動作角度整定范圍: 20°～40°。
3.6返回系數:不小于0.85。
3.7 直流電源變化:220V、110V時，允許在80－110%范圍內變化；48V時，允許在90-110%范圍內變化，繼電器應能正常工作。
3.8 功率消耗:繼電器交流回路不大于1VA；直流回路220V時，不大于6W；110V時不大于4W，48V時不大于2W。
3.9 觸點斷開容量，在電壓不大于220V，電流不大于0.2A的直流有感負荷電路(時間常數不大于5×10-3s)，斷開容量為25W，在交流電路中為30VA。
3.10 電壽命:5×103次。
3.11 介質強度繼電器各導電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV(有效值)， 50Hz的交流試驗電壓， 歷時1min的試驗， 應無絕緣擊穿及閃絡現象。
3.12 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
3.13 電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器及保護裝置的電氣抗干擾試驗》。



BT-1B/R型同步檢查繼電器背后接線圖：
繼電器背后接線圖凸出式模數化插入結構(BT-1B/R型)端子圖見圖3，面板上有電位器，R2用于δ角度的整定。



繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入式結構中的附圖4和附圖8。

訂貨需知：
5.1 產品型號、名稱、額定電壓、結構形式等。
5.2 訂購數量。
5.3繼電器配套:如底座、插套等(須獨立定貨)。
