WREK,WRNK系列鎧裝熱電偶產品詳細說明：

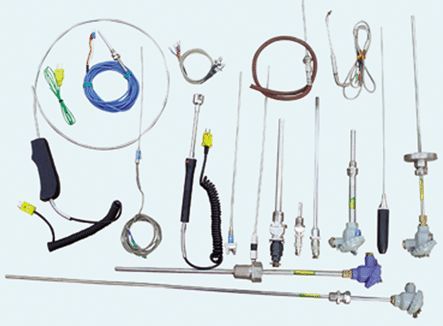

WREK,WRNK系列鎧裝熱電偶

1、應 用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面
溫度。
2、特 點
·熱響應時間少，減小動態誤差；
·可彎曲安裝使用；
·測量范圍大；
·機械強度高，耐壓性能好；
3、工作原理
   鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

4、WREK,WRNK系列鎧裝熱電偶技術參數

型 號	WRNK—231/WRNK2—231 WREK—231/WREK2—231 WRNK—431/WRNK2—431 WREK—431/WREK2—431	WRNK—261/WRNK2—261 WREK—261/WREK2—261 WRNK—461/WRNK2—461 WREK—461/WREK2—461	WRNK—271/WRNK2—271 WREK—271/WREK2—271 WRNK—471/WRNK2—471 WREK—471/WREK2—471	WRNK—291/WRNK2—291 WREK—291/WREK2—291 WRNK—431/WRNK2—491 WREK—491/WREK2—491
分度號	K，E，J，T，S	K，E，J，T，S	K，E，J，T，S	K，E，J，T，S
測量范圍	0～1300℃	0～1000℃	0～1000℃	0～1000℃
精度等級	Ⅰ級，Ⅱ級	Ⅰ級，Ⅱ級	Ⅰ級，Ⅱ級	Ⅰ級，Ⅱ級
測量端形式	單支，雙支	單支，雙支	單支，雙支	單支，雙支
探頭直徑	3，4，5，6，8	3，4，5，6，8	3，4，5，6，8	3，4，5，6，8
過程連接	卡套螺紋M12*1.5 M16*1.5 卡套法蘭	卡套螺紋M12*1.5 M16*1.5 卡套法蘭	卡套螺紋M12*1.5 M16*1.5 卡套法蘭	卡套螺紋M12*1.5 M16*1.5 卡套法蘭
插入長度	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000
保護管材料質	1Cr18Ni9Ti 0Cr25Ni20	1Cr18Ni9Ti 0Cr25Ni20	1Cr18Ni9Ti 0Cr25Ni20	1Cr18Ni9Ti 0Cr25Ni20
接線盒材質	鑄鋁合金不銹鋼	聚碳酸脂	聚碳酸脂
防護等級	IP65	IP54	IP54	IP54
電氣出口	M20*1.5 1/2〞NPT
附加選項	帶一體化溫度變送器
備注	1)帶一體化溫度變送器的型號后加B,例WRNB—230，訂貨時須注明測量范圍； 2）鎧裝熱電偶長度超長過25米訂制。
