UHZ-58/S-UK系列插入式磁性液位控制器產品詳細說明：

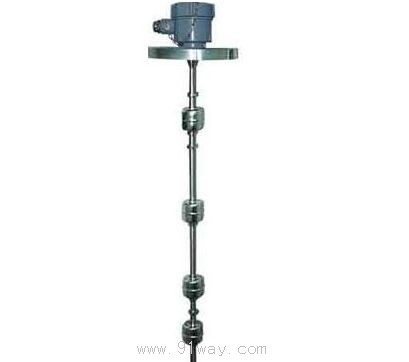

UHZ-58/S-UK系列插入式磁性液位控制器

UKZ-58/S-UK系列插入式磁性液位控制器輸出液位開關信號，與相應的控制電路配合，可用于石油、化工、紡織、印染、環保、民用建筑等各種敞口和密閉的液位控制和報警。
該系列是利用磁性浮子隨液位什降，是傳感器檢測管內設定的干簧管動作，發出接點開（關）轉換信號
該產品結構簡單、安裝方便、工作可靠、維修簡易，使用范圍廣范，可用于各種介質的液位控制。
主要技術參數
測量范圍：300～6000mm
精度：±10mm
電源24VDC
控制接點容量：AC22O,1A
DC24V,0.5A
連接法蘭:DN100DN80PN1.0
控制點數：1、2、3、4點之間任選（超過4點可在頂貨時注明）
防爆標志:隔爆型ExdBⅡBT4～6(僅限24VDC)
本質安全型ibⅡCT4
出線接口螺紋：M20×1.5

型 號	內 容
UK-101	單只磁性浮子，1個控制點
UK-102	單只磁性浮子，2個控制點
UK-103	單只磁性浮子，3個控制點
UK-104	單只磁性浮子，4個控制點
UK-10X	單只磁性浮子，X個控制點
UK-202	2只磁性浮子，2個控制點
UK-303	3只磁性浮子，4個控制點
UK-404	4只磁性浮子，4個控制點
UK-X0X	X只磁性浮子，X個控制點

UHZ-58/S-UK

UHZ-58/S□□

＊-10X

單只磁性浮子，X個控制點

1

304（連接法蘭為碳鋼）

2

321連接法蘭為不銹鋼）

3

316L連接法蘭為碳鋼）

4

PVC（外層玻璃鋼）

5

PP（不銹鋼內襯）

6

PTFE（不銹鋼內襯）

1

法蘭連接（法蘭為碳鋼）

2

法蘭連接（法蘭為不銹鋼）

3

架裝固定

4

螺紋連接，測量范圍﹤500mm，常溫、常壓

O

無防爆要求

D

隔爆型ExdBⅡCT4～6

I

本質安全型ibⅡCT4

－

□

傳感器量程高度（包括勁部尺寸）mm

－

□

K

自上而下第1控制點為常開

B

自上而下第1控制點為常閉

/□

K

自上而下第2控制點為常開

B

自上而下第2控制點為常閉

D

開口常壓容器

□

工作壓力(MPa)

-

□

介質密度(g/cm3)
