LK系列液位控制器產品詳細說明：

概述

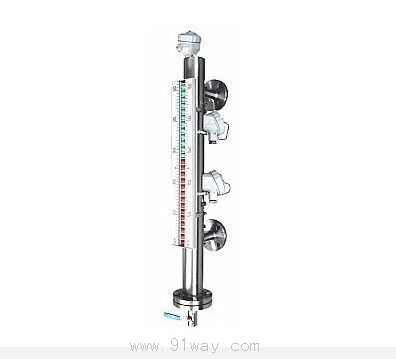

LK系列液位控制器作為測裝式和頂裝式磁性液位計的配套儀表，控制器緊帖磁性液位計安裝，與磁性液位計處于同一磁耦系統中。在在磁性浮子的作用下，使液位控制器中的干簧管動作，發出接點開（關）信號。該液位控制器與相應的電路配合，可實現對各種場合的液位位式的控制和報警及現場顯示
主要技術參數
控制高度：在主體磁性液位計的測量范圍內任意選
精度： ±10mm
控制接點容量：AC22O,1A
DC24V,0.5A
連接法蘭:DN100 DN80 PN1.0
控制點數：1、2、3、4點之間任選（超過4點可在頂貨時注明）
防爆標志: 隔爆型ExdBⅡBT4～6(僅限24VDC)
本質安全型ibⅡCT4
出線接口螺紋：M20×1.5

選型標志

LK1----――――-□
可調式液位控制器 K常開
B 常閉

LK2-----――――□□/□□/□□/□□
定位式液位控制器 ∣ ∣ ∣ ∣ ∣ ∣ ∣ ∣＿＿ K常開
∣ ∣ ∣ ∣ ∣ ∣ ∣ ∣ B 常閉
∣ ∣ ∣ ∣ ∣ ∣ ∣ ∣＿＿ 第4控制點高度
∣ ∣ ∣ ∣ ∣ ∣﹍ ＿ ﹍﹍﹍ K 常開
∣ ∣ ∣ ∣ ∣ B 常閉
∣ ∣ ∣ ∣ ∣＿＿＿＿﹎﹎﹍﹎ 第3控制點高度
∣ ∣ ∣ ∣＿＿＿﹎﹎﹍﹎＿＿＿﹎K常開
∣ ∣ B 常閉
∣ ∣ ∣＿﹎﹎﹍﹎＿＿＿﹎＿﹎﹎第2控制點高度
∣ ∣＿﹎﹎﹍﹎＿＿＿﹎＿﹎＿﹎﹎﹍K常開
∣ B 常閉
∣＿﹎﹎﹍﹎＿＿＿﹎＿﹎＿﹎﹎﹍﹎第1控制點高度

L1～L4設置的控制點順序和磁性液位計的標尺一致，自下而上

注意事項
由于LK系列液位控制器使用時流過現場開關的電流很小，為了使控制開關更據可靠性，安全性和使用性，控制信號可通過UD-1轉換放大器驅動JTX型小型通用大功率繼電器觸點動作從而實現液位的電氣控制和連鎖
