產品名稱：

RY系列金屬氧化膜電阻器

型號規格：

RY16 RY17 RY18

放大圖片

產品類別：

常規產品 -- 電子電器 -- 阻容器件

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

RY系列金屬氧化膜電阻器產品詳細說明：

RY系列金屬氧化膜電阻器

特　　點：阻值范圍寬，精度高，體積小；穩定性好，阻值長年無變化，阻燃性佳
應　　用：適用于交直流、脈沖電路的分壓、限流和負載
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+375℃)
結構形式：引線型焊接安裝
適用標準：SJ/T10619-1995

外型尺寸

型　號	額定功率(W)	外型尺寸(mm)
型　號	額定功率(W)	Dmax	Lmax	d	l
RY	1W	5±0.5	12±0.1	0.7±0.05	28±3
	2W	5.5±0.5	16±0.1	0.8±0.05
	3W	6.5±0.5	17.5±0.1	0.8±0.05
	5W	8.5±0.5	26±0.1	0.8±0.05	38±3

主要技術指標

型　號	額定功率(W)	阻值范圍(Ω)	阻值允許偏差(%)	溫度系數(×10^-6/℃)	最高工作電壓(V)	最高過負荷電壓(V)
RY	1W	0.3～50K	±1 ±5	±350	350	600
	2W	0.5～100K			350	600
	3W	1～100K			500	800
	5W	1～100K			750	1000

RY系列金屬氧化膜電阻器檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±350(×10^-6/℃)	-55℃/+20℃ 　20℃/+155℃
引出端強度	R≤±(1%R+0.05Ω)	拉力5N或10N 彎曲連續兩次
耐電壓	無擊穿或飛弧	V型塊法，施加交流電壓，其峰值為絕緣電壓的1.42倍，1min
可焊性	焊料能自由流動并與引線潤濕	235±5℃　 2±0.5s
耐焊接熱	ΔR≤±(1%R+0.05Ω)	260±5℃　 10±1s
過載	ΔR≤±(1%R+0.05Ω)	2.5VR 5s
溫度快速變化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循環
振動	ΔR≤±(0.5%R+0.05Ω)	10～500Hz　 98m/s²
長期負荷	ΔR≤±(2%R+0.05Ω)	+70±2℃ VR 1000h
穩態濕熱	ΔR≤±(5%R+0.1Ω)	+40±2℃　濕度95～98% 240h

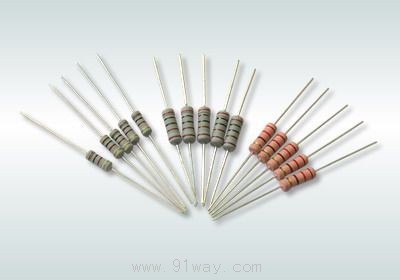

RY系列金屬氧化膜電阻器（示意圖）
