產品名稱： | RX27-3型瓷殼水泥電阻器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 起動電阻器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||

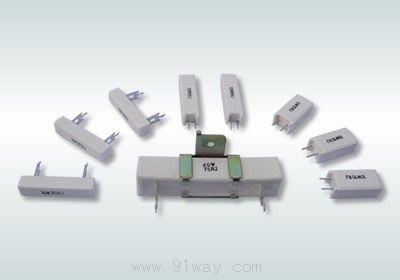

RX27-3型瓷殼水泥電阻器
特 點：電子陶瓷棒芯，陶瓷外殼，阻值范圍寬，阻燃耐高溫，比功率大，安全可靠，絕緣性能好
應 用：適用于交直流、脈沖電路的分壓、限流和負載
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+275℃)
結構形式：底部腳片引出型焊接安裝
特性要求：引線及電阻體尺寸可依據用戶特殊要求協商定制
適用標準：GB/T5729-2003 GB5732-85 SJ2862～64-88
RX27-3型瓷殼水泥電阻器外型尺寸及主要技術指標
| 型號 | 額定功率(W) | 外 形 尺 寸(mm) | 阻值范圍 | 絕緣電壓(V) | 允許偏差(%) | 溫度系數(×10-6/℃) | |||||
| A±1 | B±1 | L±1.5 | l±1.5 | H±0.1 | B1±0.2 | ||||||
|
RX27-3 (RXG6) |
5W | 9.5 | 9.5 | 27 | 15 | 25 | 7 | 0.01～820 | 700 |
±5%(J) |
±250 |
| 7W | 9.5 | 9.5 | 35 | 22.5 | 25 | 7 | 0.01～1.5K | ||||
| 10W | 9.5 | 9.5 | 48 | 35 | 25 | 7 | 0.01～2.2K | ||||
| 15W | 12.5 | 11.5 | 48 | 35 | 35 | 10 | 0.01～2.7K | ||||
| 20W～25W | 14 | 13.5 | 65 | 45 | 35 | 10 | 0.01～5.1K | ||||
| 檢驗項目 | 性能要求 | 試驗方法 |
| 電阻溫度系數 |
≤±250(×10-6/℃) |
-55℃/+20℃ 20℃/+155℃ |
| 引出端強度 |
R≤±(1%R+0.05Ω) |
拉力20N 彎曲連續兩次 |
| 耐電壓 | 無擊穿或飛弧 | V型塊法，施加交流電壓，其峰值為絕緣電壓的1.42倍，1min |
| 可焊性 | 焊料能自由流動并與引線潤濕 |
235±5℃ 2±0.5s |
| 耐焊接熱 |
ΔR≤±(1%R+0.05Ω) |
260±5℃ 10±1s |
| 過載 |
ΔR≤±(2%R+0.1Ω) |
2.5VR 5s |
| 溫度快速變化 |
ΔR≤±(1%R+0.05Ω) |
-55℃/+125℃ 5次循環 |
| 振動 |
ΔR≤±(1%R+0.05Ω) |
10～500Hz 98m/s2 |
| 長期負荷 |
ΔR≤±(5%R+0.05Ω) |
+40±2℃ VR 1000h |
| 不燃性 | 不可燃燒 | 分別按5,10,16倍額定功率交流電壓5分鐘 |
| 表面溫升 | ≤210℃ | 施加額定功率負荷 |
| 穩態濕熱 |
ΔR≤±(5%R+0.1Ω) |
+40±2℃ 濕度95～98% 240h |
