您的位置：您的位置：首頁 → 電子電器 → 無源器件 → 阻容器件 → RT系列碳膜電阻器

產品名稱：

RT系列碳膜電阻器

型號規格：

RT13 RT14 RT15 RT16 RT17

放大圖片

產品類別：

常規產品 -- 電子電器 -- 阻容器件

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

RT系列碳膜電阻器產品詳細說明：

RT系列碳膜電阻器

型　　號：RT13 RT14 RT15 RT16 RT17
特　　點：電阻耐負荷，阻值范圍寬，耐熱性好，可制作極高電阻
應　　用：適用于交直流、脈沖電路的分壓、限流和負載
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+375℃)
結構形式：引線型焊接安裝
適用標準：SJ75-73 SJ2674～75-86

外型尺寸

型　號	額定功率(W)	外型尺寸(mm)
型　號	額定功率(W)	Dmax	Lmax	d	l
RT13	1/6W	1.85±0.15	3.2±0.2	0.45	30±3
RT14	1/4W	2.4±0.2	6.0±0.3	0.52
RT15	1/2W	3.5±0.3	9.5±0.5	0.6
RT16	1W	4.5±0.3	12±0.5	0.8
RT17	2W	4.5±0.3	15±0.5	0.8

RT系列碳膜電阻器技術指標

型　號	額定功率(W)	阻值范圍(Ω)	阻值允許偏差(%)	溫度系數(×10-6/℃)	最高工作電壓(V)	最高過負荷電壓(V)
RT13	1/6W	1～5.1M	±5	-1000ppm～+350ppm	300	300
RT14	1/4W	1～5.1M			500	500
RT15	1/2W	1～5.1M			700	700
RT16	1W	1～10M			1000	1000
RT17	2W	1～10M			1000	1000

主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	-1000～＋350(×10-6/℃)	-55℃/+20℃　20℃/+125℃
引出端強度	R≤±(0.5%R+0.05Ω)	拉力5N或10N 彎曲連續兩次
耐電壓	無擊穿或飛弧	V型塊法，施加交流電壓，其峰值為絕緣電壓的1.42倍，1min
可焊性	焊料能自由流動并與引線潤濕	235±5℃　　2±0.5s
耐焊接熱	ΔR≤±(1%R+0.05Ω)	260±5℃　　10±1s
過載	ΔR≤±(2%R+0.05Ω)	2.5VR 5s
溫度快速變化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循環
振動	ΔR≤±(1%R+0.05Ω)	10～500Hz　 98m/s2
長期負荷	ΔR≤±(2%R+0.05Ω)	+70±2℃ VR 1000h
穩態濕熱	ΔR≤±(5%R+0.05Ω)	+40±2℃　濕度95～3% 240h

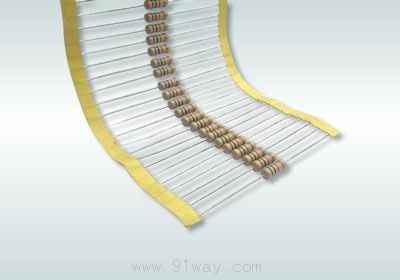

RT系列碳膜電阻器（示意圖）
