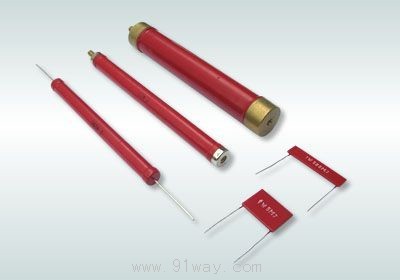

產品名稱： | RI82高壓電阻器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 電子電器 -- 阻容器件 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
RI82高壓電阻器
型 號：RI82型
特 點：片狀結構，體積小，重量輕，功率大，高阻值，電感低，高頻特性好，安全可靠，具有高過載能力
應 用：適用于交直流或脈沖電路及高壓設備中，可代替真空兆(RH1)型電阻器，用于微電流測量電路中
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+85℃)
結構形式：片狀結構，引線焊接安裝
特性要求：引腳及電阻體尺寸可依據用戶特殊要求協商定制
適用標準：GB/T5729-2003
外型尺寸及主要技術指標
| 型號 |
額定功率(W) |
外 形 尺 寸(mm) | 阻值范圍 | 工作電壓(KV) | 允許偏差(%) | 溫度系數(×10-6/℃) | ||||
| Lmax | Smax | Hmax | Imax | dmax | ||||||
|
RI82-0.125 |
0.125W | 22 | 4 | 2 | 20 | 0.56 | 1～2000MΩ | 4 |
±5%(J) |
±200 |
| RI82-0.25 | 0.25W | 26 | 6 | 2 | 20 | 0.56 | 1～2000MΩ | 8 | ||
| RI82-0.5 | 0.5W | 34 | 9 | 2 | 30 | 0.56 | 1～2000MΩ | 12 | ||
| RI82-1 | 1W | 46 | 13 | 2 | 40 | 1.0 | 1～2000MΩ | 15 | ||
| RI82-2 | 2W | 62 | 13 | 3 | 55 | 1.0 | 1～2000MΩ | 15 | ||
| RI82-3 | 3W | 52 | 23 | 3 | 55 | 1.0 | 1～2000MΩ | 15 | ||
| RI82-5 | 5W | 82 | 23 | 4 | 60 | 1.0 | 1～2000MΩ | 20 | ||
| RI82-10 | 10W | 100 | 25 | 4 | 80 | 1.0 | 1～2000MΩ | 25 | ||
| 檢驗項目 | 性能要求 | 試驗方法 |
| 電阻溫度系數 |
≤±200(×10-6/℃) |
-55℃/+20℃ 20℃/+155℃ |
| 可焊性 | 焊料能自由流動并與引線潤濕 |
235±5℃ 2±0.5s |
| 耐焊接熱 |
ΔR≤±(0.5%R+0.05Ω) |
260±5℃ 10±1s |
| 穩態濕熱 |
ΔR≤±(2%R+0.1Ω) |
+40±2℃ 濕度95～98% 240h |
| 溫度快速變化 |
ΔR≤±(1%R+0.05Ω) |
-55℃/+125℃ 5次循環 |
| 振動 |
ΔR≤±(1%R+0.05Ω) |
10～500Hz 98m/s2 |
| 長期負荷 |
ΔR≤±(5%R+0.05Ω) |
+40±2℃ VR 1000h |
| 引出端強度 | ΔR≤±(0.5%R+0.05Ω) | 10N 彎曲兩次 |
| 降功耗 | ≤210℃ | 環境溫度升至300℃時，電阻器允許負荷由額定功率降至0 |
