SK60/100/150數顯耐震電接點壓力表產品詳細說明：

SK60/100/150數顯耐震電接點壓力表采用穩定性能極好的壓力傳感器作為其敏感元件，以檢測過程介質壓力。不銹鋼接口與多種介質兼容。主要應用于石油化工、煤礦液壓、電站大壩、汽車電子、液位測量等。它具有防水、防爆全封閉結構.儀表帶上下限調節設定裝置，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定

SK60/100/150數顯耐震電接點壓力表技術參數：

型號		SK-100ZQ-Z	SK-150ZQ-Z	SK-100-Z	SK-150-Z	SK-100TQ-Z	SK-150TQ-Z
結構形式		軸向帶前邊		徑向無邊		徑向帶前邊
測量范圍 MPa		-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60
精確度%		± 0.5
接點電參數	工作電壓	24VDC
	最大工作電流	1A
	持續電流	0.6A
	最大功率 （無感負載）	5A/240VAC
連接器		X14K4P		防水接線盒	X14K4P	防水接線盒	X14K4P

使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
儀表執行標準：Q/320211 DGH05-2004

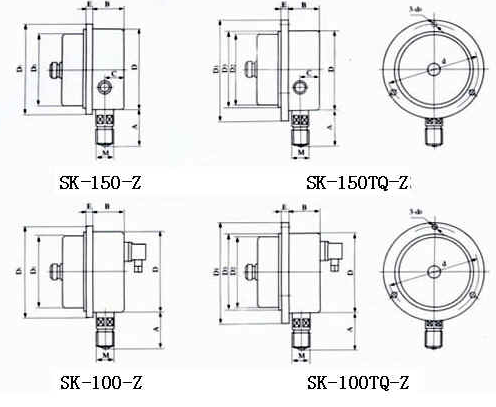

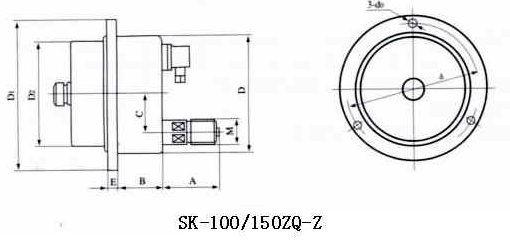

SK60/100/150數顯耐震電接點壓力表外形尺寸：

型號	外形尺寸mm
	D	D1	D2	D3	A	B	C	E	d	d0	M
SK-100-Z	100	120	96	/	44	38	/	12.5	/	/	20×1.5
SK-100ZQ-Z	100	130	96	/	42	33	34	8.5	118	5.6
SK-100TQ-Z	100	125	96	102	44	38	/	9.5	118	5.6
SK-150-Z	150	164	136	/	50	44	/	16	/	/
SK-150ZQ-Z	150	177	136	/	50	43	55	14	165	5.6
SK-150TQ-Z	150	177	136	144	50	44	/	18	165	5.6

接線示意圖：
上下限均有常開、常閉端子

使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
