WS-3/4/5-MK(MN)系列卡箍衛生型雙金屬電接點溫度計產品詳細說明：

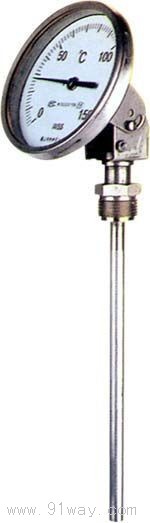

WS-3/4/5-MK（MN）系列卡箍衛生型雙金屬溫度計
WS-3/4/5-MK（MN）系列卡箍衛生型雙金屬電接點溫度計

  雙金屬溫度計適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽的溫度，具有無汞害、指示清晰，堅固、耐振。儀表全部采用不銹鋼材料，具有良好的防水、耐腐性能。廣泛應用于石油、化工、冶金、紡織、食品等工業。

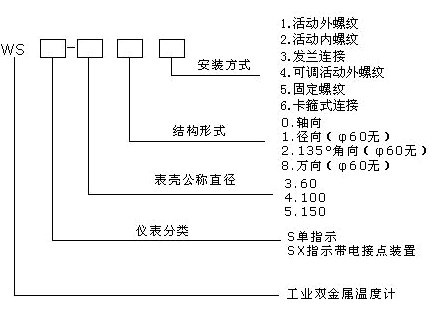

型號命名：


技術參數：

型號	公稱直徑 D(mm)	測量范圍 ℃	分格值 ℃	插入長度 L(mm)	保護管直徑 d(mm)	安裝螺紋 mm
WSS-3□	60	0-50 0-100 0-150 0-200 0-300 0-400 0-500	1 2 2 5 5 10 10	75;100; 150;200; 250;300; 400;500	6	M16×1.5
WSS-4□ WSSX-4□	100				10	M27×2
WSS-5□	150
					10

精確度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
電接點額定功率：20VA（無感負載）
最大工作電流：1A
持續電流：0.6A
最大工作電壓：380VAC，220VDC
儀表執行標準：JB/T8803-1998

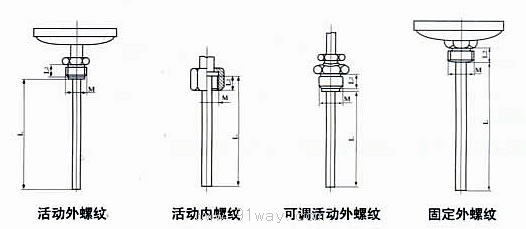

安裝方式：

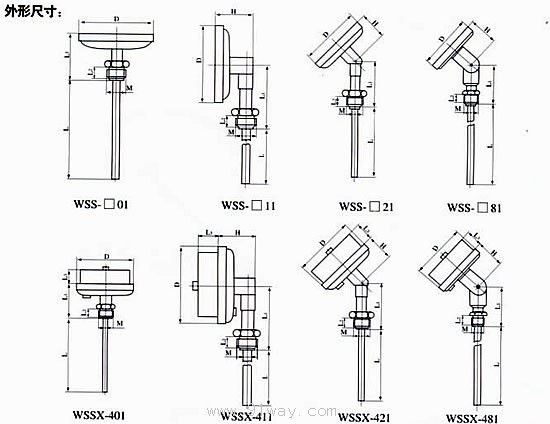

型號	外形尺寸mm
	D	H	L	L1	L2	L3	M
WSS-30□	60	/	75;100; 150;200； 250;300； 400；500；	62	12		16×1.5
WSS-31□		46		60
WSS-32□		44		55
WSS-40□	100	/		72	16		27×2
WSS-41□		46		94
WSS-42□		44		82
WSS-48□		58		64
WSS-50□	150	/		72	16
WSS-51□		46		112
WSS-52□		44		82
WSS-58□		58		64
WSSX-401	100	/		72	16	42	27×2
WSSX-411		46		94
WSSX-421		44		82
WSSX-481		58		64

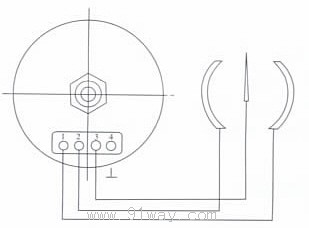

WSSX接線圖：

卡箍式法蘭尺寸一般為1.5"可選擇2"或2.5"

種類/參數	H	D	f	M
1.5"	48	50.5	3/8-24 UNF 2B	32
2"	48	64	3/8-24 UNF 2B	32
2.5"	48	77.5	3/8-24 UNF 2B	32

使用與訂貨須知：
使用安裝時保護管不可彎曲變形，保護管沒入介質中長度不得小于100mm，測量大流量或強腐蝕介質時需加保護套管。
訂貨時請說明名稱、型號、測量范圍、保護管長及安裝螺紋。
