PD-H-L壓力繼電器產品詳細說明：

PD-H-L壓力繼電器是電液系統中將壓力信號轉換成電信號的轉換器，以實現電液系統自動程序控制和安全保護。適用一般環境油、氣、水等工作介質，儀表壓力切換可調，反應靈敏，并有燈光顯示，其技術指標符合液壓壓力繼電器產品質量分等JB/JQ2020-88標準。
PD-H-L壓力繼電器已獲實用新型專利，專利號：91-65222，該產品廣泛應用于機械、冶金、礦山、石油、化工等自動控制和安全保護。

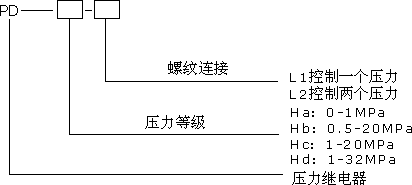

型號命名：



PD-H-L壓力繼電器技術參數：

調壓范圍 MPa	最小通斷壓力MPa	最大通斷壓力MPa	靈敏度%	重復精度%	開關精度%	最大允許開關頻率 次/分
0-1.0	0.065;0.005	1.0;0.97	≤3	≤1.2	<1	30
1-32	0.7;0	32;31	≤2	≤0.5

工作溫度：-25℃~70℃
工作介質粘度：2.8~380 cst
防護等級：IP54
工作電壓：24V-；110V-；220V~
開關壽命：30萬次
連接螺紋：M14×1.5
儀表執行標準：JB/T6802-1993

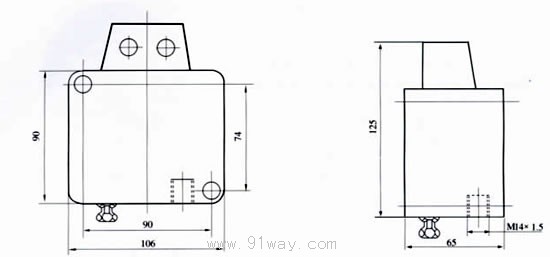

外形尺寸：

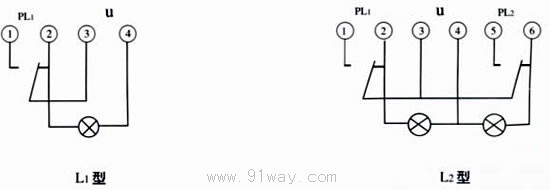

PD-H-L壓力繼電器接線示意圖：



使用與訂貨須知：

調壓方法：
PD-H-L1型調正時應先逆時針?biāo)砷_鎖緊螺母，順時針方向旋進調壓螺桿后，升壓至壓力表顯示給定值，再逆時針旋轉調壓螺桿，使微動開關動作。指示燈亮，輕輕靠上鎖緊螺母，重復細調至信號正確，鎖住鎖緊螺母。

PD-H-L2型調壓方法同上，近標牌的為上限調壓螺桿，應先調下限，再調上限。
工作環境不應有腐蝕性氣體。
訂貨請說明名稱、型號、調壓范圍、工作電源。
