JDJ(J)2-35系列電壓互感器產品詳細說明：

JDJ(J)2-35系列電壓互感器為單相油浸式產品，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統(tǒng)中，作電能計量、電壓監(jiān)控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。


三、 結構簡介
JDJ(J)2-35系列電壓互感器的鐵心由條形硅鋼片疊成，為三柱芯式，器身用鐵夾固定在箱蓋上，在箱蓋上裝有一次及二次套管等，油箱用鋼板焊成，油箱壁下部裝有接地螺栓及放油塞，箱底有四個安裝孔。

四、 技術參數(shù)
1、技術參數(shù)表

型號	額定電壓比 (kV)	準確級組合	額定輸出  (VA)	極限輸出  (VA)	額定絕緣水平(kV)
JDJ2-35	35/0.1	0.2 0.5 1	75 150 250	1000	40.5/95/200
JDJJ2-35	35/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P)	75/100 150/100 250/100
	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	30/30/100 30/60/100 60/60/100	2×500

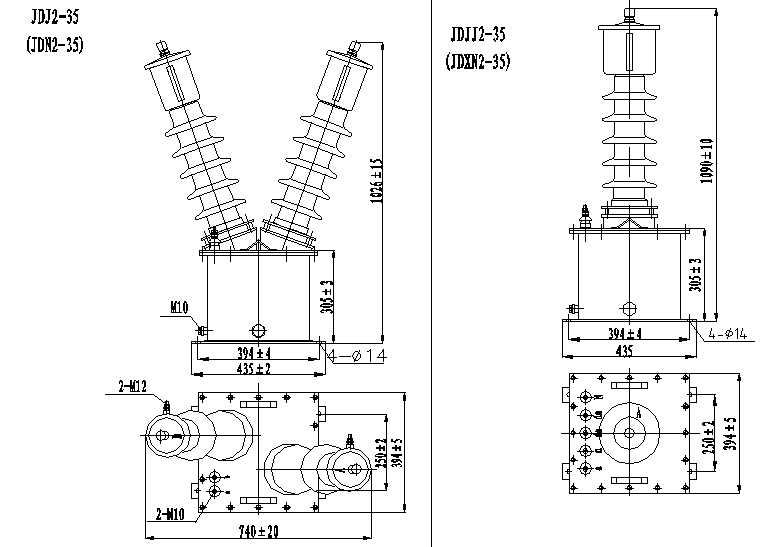

JDJ(J)2-35系列電壓互感器
