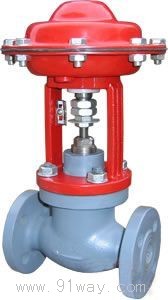

ZMAQ(M)氣動薄膜切斷閥產品詳細說明：

ZMAQ(M)氣動薄膜切斷閥是氣單元組合儀表的執行單元。具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。而廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的自動化控制系統中。

主要性能技術參數

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數kv	套筒			11	20	30	48	75	120	190	300	480	760
	單座	5	7	11	20	30	48	75	120	190	300	480	760
	三通
額定行程		8				12		20		25	40		50
允許泄漏量	硬密封（L/H）	套筒5×10-5閥額定容量　單座、三通1.2×10-7×閥的額定容量
	軟密封（ml/min）	無
介質溫度℃		-200～+200、-40～+450
膜片有效面積（cm2）（薄膜式切斷閥）		100				200		400			600	1000
公稱壓力PN(MPa)		1.6　4.0　6.4
允許壓差（MPa）	單座	6.4	6.4	3.8	2.5	2.9	1.8	2.0	1.3	0.83	0.8	0.55	0.52
	套筒	6.4
信號壓力KPa		200（薄膜片）
閥體		Ht200 ZG230-450\ZG1Cr18Ni9Ti
閥塞套筒		1Cr18Ni9Ti Cr18Ni12Mo2Ti
閥芯、閥座		1Cr18Ni9Ti Cr18Ni12Mo2Ti
填　料		聚四乙烯　柔性石墨
可配附件		空氣過濾減壓器、電磁閥、閥位回訊器等

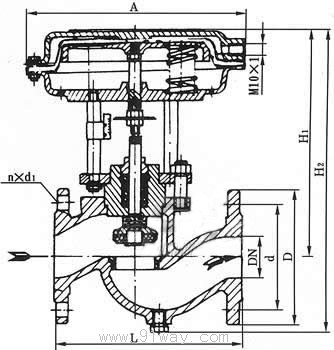

ZMAQ(M)氣動薄膜切斷閥外形尺寸 　

氣動薄膜切斷閥

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數		5	8	12	17	29	43	70	110	165	275	440	690
A(mm)		194				230		306			394	496
L(mm)	PN16	150		160	180	200	230	290	310	350	400	480	600
	PN64	230			260		300	340	380	430	500	550	650
D(mm)	PN16	95	105	115	140	150	165	185	200	220	250	285	340
	PN64	105	130	140	155	170	180	205	215	250	295	345	415
H2(mm)		325			346	360	369	477	517	540	742	822	877

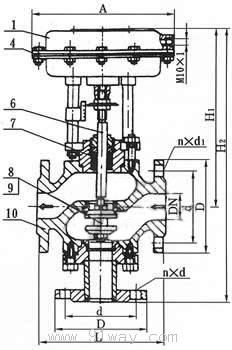

氣動薄膜三通切斷閥

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
額定流量系數		8	12	17	29	43	70	110	165	275	440	690
H3(mm)		398	392	404	427	443	532	558	577	728	940	995
A(mm)		194			230		306			394	496
L(mm)	PN16	150	160	180	200	230	290	310	350	400	480	600
	PN64	230		260		300	340	380	430	500	550	650
D(mm)	PN16	105	115	140	150	165	185	200	220	250	285	340
	PN64	130	140	155	170	180	205	215	250	295	345	415
