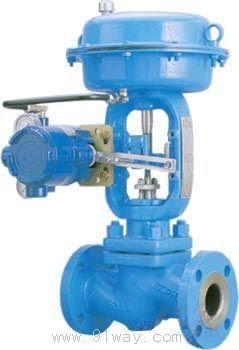

HSC套筒單座調節閥

閥體型式：
直通單座套筒式鑄造球型閥
公稱通徑：25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等 焊接連接：嵌接焊SW 材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等 上閥蓋：常溫型（P）：-17～+230℃ 伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸長Ⅱ型（E2I）：-100～-45℃ 伸長Ⅱ型（E2W）：-196～-100℃ 注:工作溫度不準超過各種材料的允許范圍。 壓蓋型式：螺栓壓緊式 填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 閥內組件 閥芯型式 單座套筒式柱塞型閥芯 流量特性 等百分比特性（%）和線性特性（L）,參考流量特性曲線圖 套筒形式 分離式套筒 材料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 電動執行機構 型　　式：DKZ系列電動執行機構；361L系列電子式電動執行機構；RS系列電動執行機構；PSL系列電子式電動執行機構 輸入信號：DKZ執行機構：Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻 250Ω) 361L執行機構：4～20mA·DC或1～5V(輸入電阻250Ω) RS執行機構：0～10mA·DC、4～20mA·DC PSL執行機構：4～20mA·DC 電源電壓 DKZ執行機構：220V，50Hz。 361L執行機構：220V，50/60Hz。 RS執行機構：單相控制220V·AC±5%；三相控制380V±5%。 PSL執行機構：單相控制220V，50Hz 手動機構：DKZ執行機構：手輪；361L執行機構：離合式；RS執行機 構：手輪；PSL執行機構：手輪 環境溫度：－20～＋60℃ 閥作用型式：電關式或電開式

氣動執行機構

型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構 膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型） 供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型） 氣源接口：Rc1/4” 環境溫度：-30～+70℃ 閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式 附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

HSC套筒單座調節閥性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級 回差：帶定位器：小于全行程的1%， 不帶定位器：小于全行程的3%（LHA1型小于全行程的5%） 基本誤差：帶定位器：小于全行程的±1%， 不帶定位器：小于全行程的±5% 注：采用標準的V型聚四氟乙烯填料 可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

LHA執行器 LVA5執行器 LVA6執行器 LVP執行器

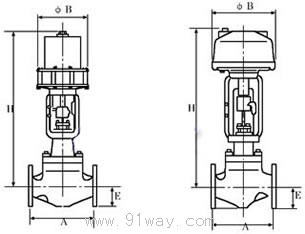

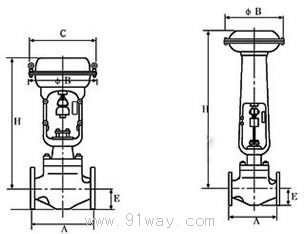

HSC套筒單座調節閥法蘭距及外形尺寸
