您的位置：您的位置：首頁 → 泵閥管件 → 執行機構 → 電動執行機構 → QT系列部分回轉閥門電動裝置

產品名稱：

QT系列部分回轉閥門電動裝置

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 電動執行機構

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

QT系列部分回轉閥門電動裝置產品詳細說明：

產品說明

QT系列部分回轉閥門電動裝置適用于控制蝶閥、球閥、旋塞閥等做90°回轉的閥門。它可以現場操作也可遠距離控制。該產品可廣泛地應用于石油化工、冶金、船舶、輕工食品、造紙、建筑、市政工程、火電水電等使用管道閥門的工業領域。

QT系列產品的基本型為戶外型，其防護等級為IP67。產品也可制成防爆型，防爆型的基本技術參數和法蘭結構尺寸與本樣本內容相同。

QT基本特點：
1、殼體件制造全部為壓鑄鋁工藝和精密機加工，關鍵零件質量穩定
2、產品體積小、重量輕，外表采用噴涂工藝具備優良的外觀質量
3、行程控制終端位置調整與轉矩開關設定方便并能保證控制可靠
4、傳動副零件精度高，各轉動部位采用球軸承，整機效率高噪音低
5、輸出軸為蝸輪副傳動．可在任意位置實現自鎖
6、具有可調整的閥門終端機械限位機構
7、手／電動切換機構為半自動電動優先型式可保證操作安全可靠
8、具備理想的戶外性能
9、法蘭連接型式多樣，輸出軸內置閥桿接頭，產品安裝拆卸萬便

可選功能配件：
1、4—20mADc閥位反饋信號輸出
2、增設電氣模塊具有自動調節功能
3、增設限位開關提供控制用無源輔助接點
4、實現整體型控制，具備現場／遠控轉換功能和現場開、關、停控制功能
5、內置電機熱保護元件
6、電氣控制腔內置空間加熱器
7、輸出軸轉角大于或小于90°控制
8、其它特殊功能要求

QT1~QT4含QT3X、QT4X（380V三相電動機）產品技術參數

型號 Type	規格 Specification	輸出轉矩Qutput Torque (N．M)	輸出轉速Qutput speed (r/min)	電機參數 motor parameter (三相、380V、50Hz)		90 °運行時間 Operation time for 90 ° turn （ s ）	參考重量 Referrence weight （ kg ）
型號 Type	規格 Specification	輸出轉矩Qutput Torque (N．M)	輸出轉速Qutput speed (r/min)	參考功率 Referrence power （ kw ）	額定電流Rated current （ A ）	90 °運行時間 Operation time for 90 ° turn （ s ）	參考重量 Referrence weight （ kg ）
QT1	QT5-1	50	1	0.025	0.35	15	9
QT1	QT10-1	100		0.04	0.45		10
QT2	QT15-1	150		0.04	0.45		12
QT2	QT20-1	200		0.05	0.65		13
QT3	QT30-0.5	30	0.5	0.04	0.56	30	17
	QT30-1	30	1	0.06	0.57	15	17
	QT50-0.5	500	0.5	0.09	0.83	30	18
	QT50-1	500	1	0.12	1.20	15	18
QT4	QT60-0.5	600	0.5	0.12	0.85	30	22
	QT60-1	600	1	0.18	1.20	15	22
	QT80-0.5	800	0.5	0.18	1.20	30	25
	QT80-1	800	1	0.25	1.90	15	25
	QT100-0.5	1000	0.5	0.25	1.90	30	25
QT3X	QT120-0.3	1200	0.3	0.12	1.2	45	38
QT4X	QT250-0.3	2500	0.3	0.25	1.90	45	51

注：額定電壓下，電機堵轉電流與額定電流之比的保證值為7，其容差為保證值的+20%。

QT1~QT4含QT3X、QT4X（220V單相電動機）產品技術參數

項目Item 型號 Type	規格 Specification	輸出轉矩Qutput Torque (N ． M)	輸出轉速Qutput speed (r/min)	電機參數 motor parameter （三相、380V 、50Hz ）		90 °運行時間 Operation time for 90 ° turn （ s ）	參考重量Referrence weight （ kg ）
項目Item 型號 Type	規格 Specification	輸出轉矩Qutput Torque (N ． M)	輸出轉速Qutput speed (r/min)	參考功率 Referrence power （ kw ）	額定電流 Rated current （ A ）	90 °運行時間 Operation time for 90 ° turn （ s ）	參考重量Referrence weight （ kg ）
QT1	QT04-0.9	40	0.9	0.01	0.20	17.5	6
	QT06-0.9	60		0.015	0.25		9
	QT09-0.9	90		0.025	0.30		10
QT2	QT15-0.7	150	0.7	0.04	0.80	20.6	12
QT2	QT19-0.7	190	0.7	0.04	0.80	20.6	13
QT3	QT28-0.6	280	0.6	0.04	0.80	26.3	17
	QT38-0.6	380		0.06	1.20		18
	QT50-0.6	500		0.09	1.60		19
QT4	QT60-0.5	600	0.5	0.09	1.60	29.4	22
	QT80-0.5	800		0.18	3.20		23
	QT100-0.5	1000		0.20	3.60		25
QT3X	QT120-0.2	1200	0.2	0.09	1.60	80	38
QT4X	QT250-0.2	2500	0.17	0.20	3.60	90	51

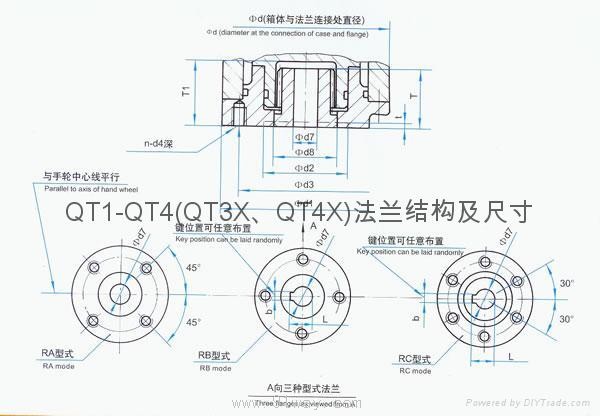

QT系列部分回轉閥門電動裝置（示意圖）
