JZ14系列交直流中間繼電器以下簡稱繼電器，適用于交流50赫茲電壓流通380伏及以下；直流電壓220伏及以下的控制電路中作為增加信號大小及數量之用。

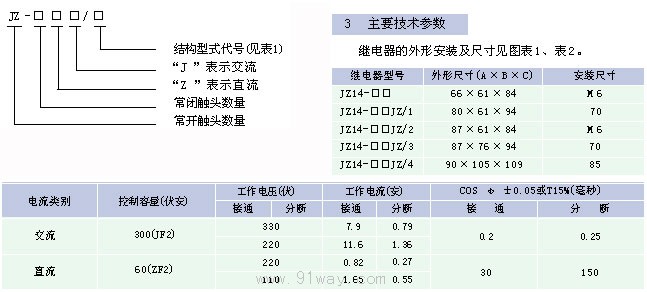

4.1繼電器觸頭的額定電流為5A。額定控制容量等級為JF2和ZF2。
4.2繼電器的工作制為：
1間斷長期工作制
2反復短時工作制
反復短時工作制的額定操作頻率為每小時2000次，通電持續率為40。
注：繼電器如用于長期工作制時，其線圈溫升按間斷或反復短工時工作制允許溫升值考核。
4.3繼電器的機械壽命應不認低于1000萬次。
4.4繼電器觸頭在額定操作頻率和符合表，工作條件下的電壽命應不低于100萬次。
4.5繼電器的熱態吸合電壓不大于85額定工作電壓；冷態釋放電壓應大于5額定工作電壓。
4.6繼電器的吸上和釋放的固有動作時間不大于0.05秒。

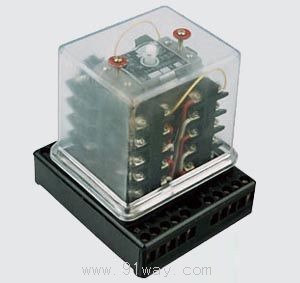

JZ14系列交直流中間繼電器
