18D系列壓力控制器產品詳細說明：

18D系列壓力控制器

控制器采用膜片式傳感器和無泄漏活塞式的傳感器二種形式，D500/18D膜片式傳感器可用于空氣、氣體等中性氣體和潤滑油，輕燃油等液體介質�？刂破鞯脑O定值可調，調節范圍-0.1……1.6MPa。
D505/18D無泄漏活塞式的傳感器可用于液壓油，潤滑油，輕燃油等中性的潤滑介質�？刂破鞯脑O定值可調，調節范圍0.5-25MPa。
單刀雙擲微動開關作用過程：
接線端1-3
壓力上升至上切換值時接通
接線端1-2
壓力上升至切換值時斷開

主要技術性能
工作粘度：<1×10-3m2/s
開關元件：微動開關
環境溫度：-25～55℃
介質溫度：-25～80℃
外殼防護等級：IP54（符合DIN40050，與GB4208中IP54相當）
安裝位置：壓力接口垂直向下（允許傾斜15°）
抗振性能：Max:100m/s2
重復性誤差：≤2.5%
觸點容量：AC 220V 6A（阻性）
（若有特殊要求，可參見我廠編制的應用手冊介紹）

特點
18D系列壓力控制器是超小型計，允許開關動作頻率較高（100次/分），抗振性特好。

規格
切換差不可調

型號	設定值調節 范圍 MPa	切換差不大于		最大允許壓力** MPa	壓力傳感器 材料			接口 類型 **	接口內 螺紋	重量 kg	外形尺寸 圖號
		設定值范 MPa	設定值范 MPa		外殼	密 封 圈
D500/18D 膜片式壓力 控制器	-0.1……0 -0.1……0 0.02……0.2 0.02……0.2 0.05……0.8 0.05……0.8 0.1……1.6 0.1……1.6	0.015 0.015 0.02 0.02 0.04 0.04 0.06 0.06	0.02 0.02 0.04 0.04 0.13 0.13 0.24 0.24	8 8 8 8 8 8 8 8	AL AL AL AL AL AL AL AL	丁腈 橡膠		I P I P I P I P	G1/4" — G1/4 —" G1/4" — G1/4" —	0.2	01 03 01 03 01 03 02 03
D505/18D 活塞式壓力 控制器	0.5……7 0.5……7 1……16 1……16 2.5……25 2.5……25 4……40 4……40	0.8 0.8 1.2 1.2 1.5 1.5 1.8 1.8	2 2 3.5 3.5 4 4 4.5 4.5	40 40 40 40 40 40 60 60	AL AL AL AL AL AL AL AL	丁腈 橡膠	鋼	I P I P I P I P	G1/4" — G1/4 —" G1/4" — G1/4" —	0.2	04 03 04 03 05 03 05 03

注：*)在實際工作中即使短暫的壓力峰值，也不能超過此值。
　　**)I——接口為內螺紋 P——接口為法蘭。

設定值的調整
　　不可調切換差的控制器設定值調整步驟，舉例說明如下
　　[例]：選用訂貨號0882200的控制器，要求將壓力下降至8MPa（下切換值）發出觸點信號，其操作步驟如下：
　　將產品旋入油壓壓力校驗臺的螺紋口中（如果控制器是法蘭接口，則與壓力校驗臺的法蘭相接），按實際工作壓力對產品施加2分鐘的壓力后，方可進行設定。
　　將電纜導線接入插頭中，電纜的另一頭接上萬用表。
　　將壓力加至8MPa（此值可從標準壓力計中讀出）。

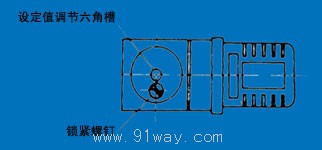

　　松開鎖緊螺釘，用5mm內六角螺釘板手，順時針旋動設定值調節螺紋件六角槽，使設定值由小變大，直至開關觸點在8MPa處切換。
　　旋緊鎖緊螺釘，調節校驗臺壓力在8MPa上下來回變化，檢驗壓力下降時，觸點的切換值是否是8MPa，此值即為要設定的下切換值。其對應的上切換值應是8MPa加上切換差2.3MPa（左右）即為10.3MPa（左右）。
