JL15系列電流繼電器產品詳細說明：

1.概述：
JL15系列交直流繼電器是一種過電流瞬時動作的電磁式繼電器，用于交流50Hz，380V及以下或直流440V及以下，電流1200A及以下的一次回路中，作為電力傳動系統中的過電流保護元件。本系列JL15-F型交流高返回系數繼電器主要用于每秒操作的交流異步電動機的者轉保護。

2.型號參數：

型號	電流種類	吸引線圈額定電流le(A)	吸引線圈調整范圍	接點組合形式	接線方式	備注
JL15-□/01 JL15-□/11 JL15-□S/01 JL15-□S/11 JL15-□/02 JL15-□/22 JL15-□S/02 JL15-□S/22 JL15-□F/01 JL15-□F/11	直流 或 交流	1 1.5 2.5 5 10 15 20 25 40 60 80 100 150 250 300 400 600 800 1200	80-300%le 120-400%le 120-400%le	一常閉 一常開 一常閉 一常開 二常閉 二常開 二常閉 二常開 一常閉 一常開 一常閉	60A及發下板前接線 80A及以下板前或板后接線	返回系數為0.6-0.85對600和1200A者，當整定電流大于兩倍額定電流時，允許降0.1

3.結構特點：

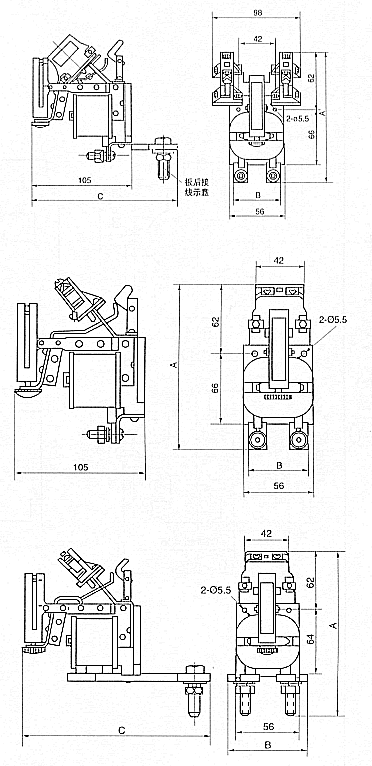

4.安裝尺寸：

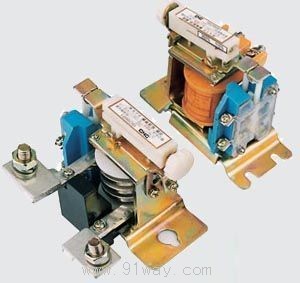

JL15系列電流繼電器
