SSJ系列時間繼電器產品詳細說明：

用途：
SSJ系列時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高，配合時間級差小的場合。

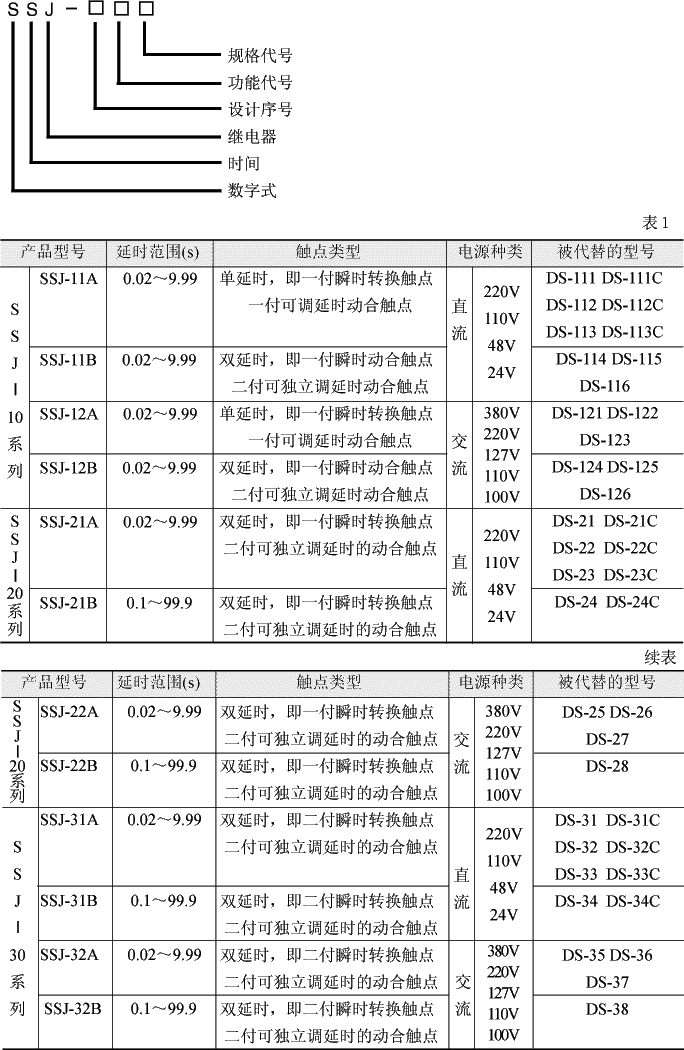

SSJ系列時間繼電器型號名稱：




工作原理：
本繼電器為靜態型數字式時間繼電器，采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。
繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后由計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

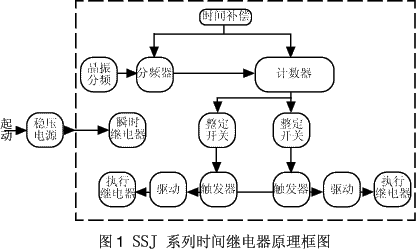

繼電器原理框圖見圖1



使用方法：
4.1 動作時間整定同由獨立的兩組三位8421碼撥盤開關構成，其整定公式為: t = kT(s)(其中k為整定系數，T為撥盤開關的整定數字)。例如:k為0.01,T為357，則整定時間為3.57(s)。
4.2 輸入激勵量的觸點無抖動，如使用于輸入激勵量有抖動的場合，用戶須提出特殊訂貨要求。

主要技術參數：
5.1 動作電壓
a) 輸入為直流時，繼電器的動作電壓為(60%-70%)額定值，小于50%額定值可靠不動作；
b) 輸入為交流時，繼電器的動作電壓為(60%-80%)額定值，小于50%額定值可靠不動作。
5.2 返回電壓
a) 輸入為直流時，繼電器的返回電壓應不小于10%額定值；
b) 輸入為交流時，繼電器的返回電壓應不小于15%額定值；
5.3 延時一致性在基準條件下:
a) 輸入為直流時，整定誤差不大于(0.1%整定值+3ms);
b) 輸入為交流時，整定誤差不大于(0.1%整定值+10ms)。
5.4 延時整定誤差在基準條件下:
a) 輸入為直流時，整定誤差不大于(0.1%整定值+3ms);
b) 輸入為交流時，整定誤差不大于(0.1%整定值+10ms)。
5.5 返回時間在基準條件下:
a) 輸入為直流時，返回時間不大于20ms;
b) 輸入為交流時，返回時間不大于25ms。
5.6 功耗在額定電壓下，繼電器功率消耗不大于10W。
5.7 觸點性能在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流電路中，斷開容量為30W；在電壓不超過250V，電流不超過5A，功率因數為coso = 0.4±0.1的交流電路中，斷開容量為250VA。繼電器的電壽命為104次。
5.8 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
5.9 介質強度繼電器各導電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
5.10 抗干擾性能
繼電器應能承受頻率為1MHz衰減震蕩波，第一個半波電壓幅值共模為2.5kV，差模為1kV的試驗電壓，繼電器不應誤動或拒動。

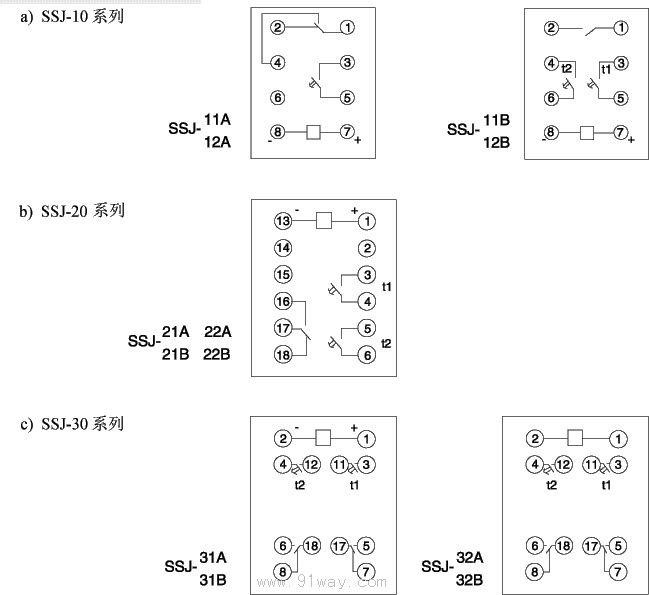

繼電器背后接線圖：




繼電器外形尺寸及開孔尺寸：
10結構見通用結構系統中附圖1；
20結構見通用結構系統中附圖3；
30結構見通用結構系統中附圖7。

訂貨需知：
訂貨時須注明繼電器型號規格、額定電壓、接線方式及訂貨數量。如用戶要求按滑動觸點方式代貨，則繼電器可提供一組延時觸點和一組滑動觸點。如要求滑動觸點閉合一定時間后即返回，訂貨時須特別注明，并提出滑動觸點的閉合持續時間
