QGB系列緩沖氣缸產品詳細說明：

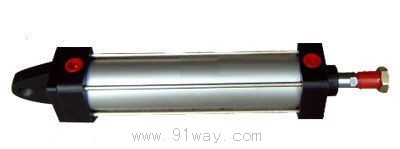

QGB系列緩沖氣缸

QGB50×180-CA

QGB系列氣缸是緩沖氣缸。工作介質為經過凈化處理的含油霧壓縮空氣。
 氣缸的緩沖作用，是當活塞運動到接近行程末端時，安裝于氣缸內部的緩沖裝置開始起作用，使活塞運動速度降低，運動平穩，避免發生沖擊現象，該系列氣缸缸徑φ40、φ50mm
 的為不可調緩沖，缸徑φ63mm及以上缸徑的氣缸為可調緩沖。



標注說明QGA①-②-③
 ①氣缸內徑 ②氣缸行程 ③氣缸安裝形式 無記號:基本型 f:前法蘭式
  F:后法蘭式 G:腳架式 B:中間擺軸式 S:尾部懸掛式

QGB系列緩沖氣缸基本參數

氣缸內徑 （mm)	行程范圍 (mm)	工作壓力范圍 (MPa)	周圍介質溫度 （℃）	理論作用力（N） （壓力為0.4MPa時計算）
				推力	拉力
φ40	40～300	0.15～0.8	-10～80	500	450
φ50	40～300	0.15～0.8		780	700
φ63	63～800	0.15～0.8		1250	1120
φ80	63～800	0.15～0.8		2010	1880
φ100	100～1500	0.15～0.8		3140	2940
φ125	100～2000	0.1～0.8		4920	4520
φ160	160～2500	0.1～0.8		8040	7540
φ200	160～2500	0.1～0.8		12560	12060
φ250	250～2500	0.1～0.8		19640	18860
φ320	300～2500	0.1～0.8		32160	30910
φ400	300～2500	0.1～0.8		50400	48400

注：根據上表選用氣缸時，應將理論推力和拉力增大15～20%
