公稱壓力或壓力級

主要尺寸

公稱通徑DN（mm/in）

15|1/2"

20|3/4"

25|1"

32|1/4"

32|1/2"

40|1/2"

50|1/2"

65|1/2"

80|1/2"

100|1/2"

125|1/2"

200|1/2"

PN1.06MPa

L

150

150

180

200

220

220

240

260

280

320

380

500

PN2.5MPa

L1

75

75

90

100

110

110

120

130

140

160

190

275

PN4.0MPa

H

90

90

102

115

135

135

140

155

185

210

275

335

CLASS150

W

140

140

155

250

250

250

350

350

420

700

1000

1800

4-G

3/8

3/8

3/8

1/2

1/2

1/2

1/2

1/2

1/2

1/2

1/2

1/2

公稱壓力
或壓力級

法蘭密封性

產品型號

PN1.6MAa

凸面
（光華面）

BQ4	4	F-16C
	5

BQ4	4	F-16P
	5

BQ4	4	F-16CF8
	5

BQ4	4	F-16CF3
	5

BQ4	4	F-16R
	5

BQ4	4	F-16CF8
	5

BQ4	4	F-16R3
	5

PN2.5MAa

BQ4	4	F-25C
	5

BQ4	4	F-25P
	5

BQ4	4	F-25CF8
	5

BQ4	4	F-25CF3
	5

BQ4	4	F-25R
	5

BQ4	4	F-25CF8
	5

BQ4	4	F-25R3
	5

PN4.0MAa

凹凸面

BQ4	4	F-40C
	5

BQ4	4	F-40P
	5

BQ4	4	F-40CF8
	5

BQ4	4	F-40CF3
	5

BQ4	4	F-40R
	5

BQ4	4	F-40CF8
	5

BQ4	4	F-40R3
	5

CLASS 150

凸面

BQ4	4	F-150(Lb)C
	5

BQ4	4	F-150(Lb)P
	5

BQ4	4	F-150(Lb)CF8
	5

BQ4	4	F-150(Lb)CF3
	5

BQ4	4	F-150(Lb)R
	5

BQ4	4	F-150(Lb)CF8
	5

BQ4	4	F-150(Lb)R3
	5

主要零件材料

閥體

WCB

ZGlCrl18Ni9Ti

CF8(304)

CF3(304L)

ZGlCr18Nil2Mo2Ti

CF8M(316)

CF8M(316L)

球桿、閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni9(304)

00Cr19Nill(304L)

1Cr18Nil2Mo2Ti

0Cr17Nil2Mo2(316)

0Cr17Nil2Mo2(316L)

密封圈

聚四氟乙烯片    對位聚苯

填料、墊圈

V型聚四氟乙烯    柔性石墨環    聚四氟乙烯片    柔性石墨復合墊

適用工況

適用介質

重油、膠類等    硝酸腐蝕性介質    強氧化性介質   醋酸等腐蝕性介質    尿素等腐蝕性介質

適用溫度

-28~300℃

應用規格

法蘭尺寸

JB79-59、SH3406、GB9113、HG20597-97    ANSI B16.5    JIS V2212-2214

檢驗試驗按

GB/T13928-89    JB/T9092-99    JIS B2212-2214

其余制造規范均按本廠標準

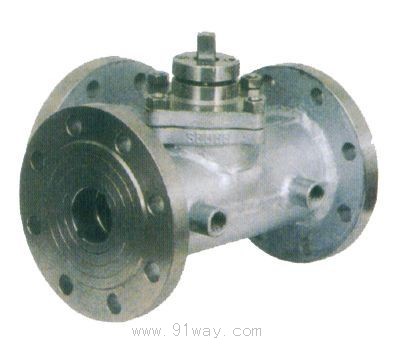

備注    三通保溫球閥一般采用兩閥座結構，如流向圖A所示兩種工況。先用兩種閥座L型結構（即QB44型）。流向圖B中①和④兩種工況亦可選用兩種閥座T型結構（即BQ45型）。流向圖B中②和③兩種工況必須眉選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制》填寫相應的要代碼。
