WSS-3/4/5-T系列抽芯式雙金屬溫度計產品詳細說明：

雙金屬溫度計是把感溫元件的頭部用氬弧焊固定于保護管的底部，當溫度計失靈、發生故障、損壞、或發生其他狀況時，只有中斷生產才能更換新表。而抽芯式雙金屬溫度計，把表頭和感溫元件連成一體，把外保護管和連接件連成又一體，當需要更換新表時只要把表頭部分從固定于設備上的外保護管中抽出來換上另一個新表頭即可。更換新表只要用兩、三分鐘就可完成，不需停機更換。目前，國內外一般使用的雙金屬溫度計如果需要開機不停產更換新表必須另加外套管。這樣由于用了兩個套管，大大增加了溫度響應時間，降低了靈敏度，并由于用了兩個套管，增加了使用單位經濟負擔。

型號命名：



技術參數：

型號	公稱直徑 D(mm)	測量范圍 ℃	分格值 ℃	插入長度 L(mm)	保護管直徑 d(mm)	安裝螺紋 mm
WSS-3□	60	0-50 0-100 0-150 0-200 0-300 0-400 0-500	1 2 2 5 5 10 10	75;100; 150;200; 250;300; 400;500	6	M16×1.5
WSS-4□ WSSX-4□	100				10	M27×2
WSS-5□	150
					10

精確度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
儀表執行標準：JB/T8803-1998

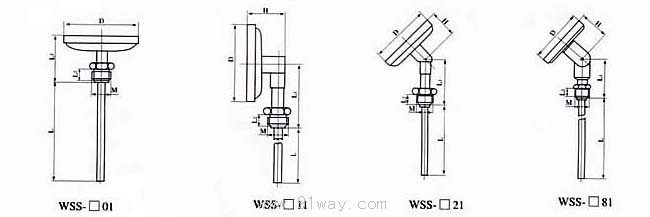

外形尺寸：

型號	外形尺寸mm
	D	H	L	L1	L2	L3	M
WSS-30□	60	/	75;100; 150;200； 250;300； 400；500；	62	12		16×1.5
WSS-31□		46		60
WSS-32□		44		55
WSS-40□	100	/		72	16		27×2
WSS-41□		46		94
WSS-42□		44		82
WSS-48□		58		64
WSS-50□	150	/		72	16
WSS-51□		46		112
WSS-52□		44		82
WSS-58□		58		64
