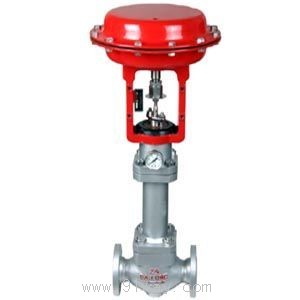

HTSW波紋管密封單座調節閥產品詳細說明：

HTSW波紋管密封單座調節閥詳細資料：

概述：
閥　體
型式：直通單座鑄造球型閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa
使用壓力：1MPa，2MPa，3.5MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
焊接連接：嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上閥蓋：-45～-17℃、-17～+230℃、+230℃～+350℃

注：工作溫度不準超過各種材料的允許范圍
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：高容量流量特性
金屬閥座：等百分比特性（%）和線性特性（L）
軟閥座：等百分比特性（%）和線性特性（L）
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等
波紋管材料 1Cr18Ni9 00Cr17Ni14Mo2
執行機構
型式： LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240KPa（LHA、LVA5型），190～350、190～400KPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作：用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等。

HTSW波紋管密封單座調節閥性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
　　　軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
　　　不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
　　　不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料
可調范圍： 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

公稱通徑	40	50	65	80	100	150	200
閥座直徑	40	50	65	80	100	150	200
額定Cv值	30	50	85	125	200	420	700
額定行程	25		38			50	75

II.高精度流量特性閥芯

公稱通徑	40			50			65			80			100			150			200
閥座直徑	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
額定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
額定行程	25						38									50			75

公稱通徑	A
	ANSI 125FF、PN1.6 ANSI 150 RF JIS 10K FF，RF	JIS 16K RF	ANSI 300RF JIS20、30KRF JIS 30K RF	JIS 600 RF JIS 40K RF PN6.4	JIS 16K 溝槽型 嵌入型	JIS 20K 溝槽型 嵌入型	JIS 30K 溝槽型 嵌入型	JIS 40K 溝槽型 嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

注：法蘭距符合IEC534-3標準。

稱通徑	A
	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610
