用途：
BFL-2B型負序電流繼電器用于發電機和變壓器的繼電保護線路中，作為起動元件，反應不對稱短路時故障電流的負序分量。

工作原理：

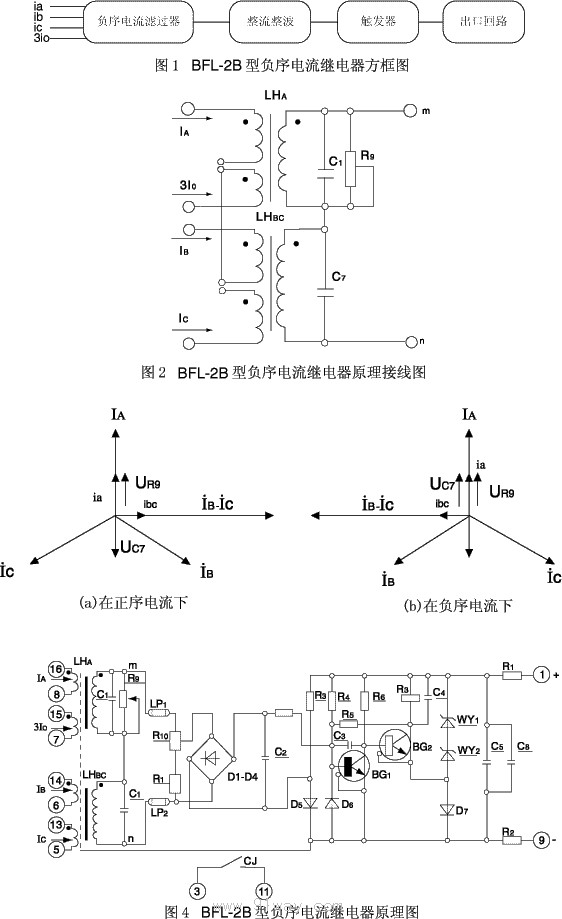

2.1 方框圖示于圖1。
2.2 繼電器的動作原理分述如下:
負序電流濾過器: 它由兩個不帶氣隙的變流器LHA、LHBC、電容器C1、C7和電位器R9所組成接線圖示于圖2。
R9上的電壓(UR9)與A相電流成正比且相位基本相同；C7上的電壓(UC7)則與BC相電流之差成正比例，相位滯后90。BC相采用電容(C7)移相，主要優點是輸出電壓波形較好(基本是正弦波)，這樣減小了系統振蕩時的負序電流濾過器的不平衡電壓。
在正序電流情況下，LHA二次電流ia在電位器R9上產生的電壓與A相電流IA同相、LHBC二次電流ibc在電容C7上產生的電壓滯后BC相電流之差90。， 若使UR9、UC7大小相等， 此時濾過器輸出電壓U1mn接近于零，U1mn = UR9 + UC7 ≈ 0，矢量圖見圖3(a)。C1用以補償由于鐵損而引起的角誤差。
在負序電流情況下，在電位器R9及電容C7上的電壓UR9、UC7大小相等，方向相同，濾過器輸出電壓(U2mn)為2倍UR9，U2mn=UR9+UC7≈2UR9，矢量圖見圖3(b)。
為了避免在故障電流中含有零序分量時濾過器有輸出，在LHA中增加3IO繞組，其匝數為A相繞組匝數的1/3，接于電流互感器的零線中；LHBC反映BC相電流之差，不受零序電流影響。
晶體管執行回路:
濾過器的輸出電壓經橋式整流(D1-D4)阻容濾波回路(C2、R2)后加至觸發器。在正常情況下BG1導通，BG2截止，執行元件CJ不動作，當發生不對稱短路時，濾過器有輸出電壓，達到整定值時，使觸發器翻轉，即BG1截止，BG2 導通，執行元件CJ 動作。調整電位器R10可以改變繼電器的整定值。
BFL-2B型負序電流繼電器原理接線圖示于圖4。

主要技術參數：
3.1 交流額定值: 5A、1A、20Hz。
3.2 直流額定電壓: 220V、110V、48V。
3.3 負序動作電流調整范圍: 1－6A(額定5A)，0.1－1A(額定1A)連續可調，動作值變差不大于6%。
3.4 繼電器允許長期通過1.1倍額定電流。
3.5 功率消耗: 在額定電流下繼電器交流回路每相功率消耗不大于2VA。直流回路功率消耗:220V時不大于6W；110V時不大于4W；48V時不大于2W。
3.6 直流電源變化: 220V、110V時允許在80－110%范圍內變化；48V時允許在90-110%范圍內變化，繼電器應能正常工作。
3.7 溫度影響: 當環境溫度在-10℃～+50℃范圍內變化時，繼電器任意整定點上的負序動作電流與溫度+20℃時負序動作電流之差不超過后者的±10%。
3.8 觸點形式: 一付動合觸點。
3.9 觸點斷開容量: 在電壓不大于220V，電流不大于0.2A 的直流有感負荷電路(時間常數不大于5×10-3s)中，斷開容量為25W；交流電路中為300VA。
3.10 電壽命: 5000次。
3.11 重量: 約1.3kg。

繼電器背后接線圖：
BFL-2B型負序電流繼電器為凸出插入式結構(T型)。
BFL-2B型負序電流繼電器外形及安裝尺寸見通用型結構系統中的附圖4。




訂貨需知：
4.1 繼電器名稱、型號及數量。
4.2 直流額定電壓。
4.3 交流額定電流。
