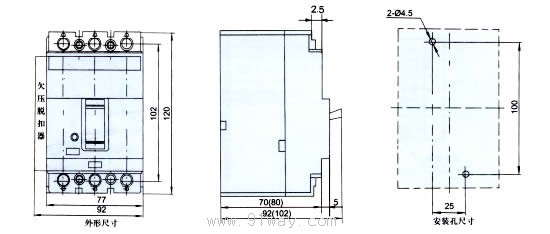

| RMM1-63H、100C板前接線尺寸（括號內為RMM1-63H） |

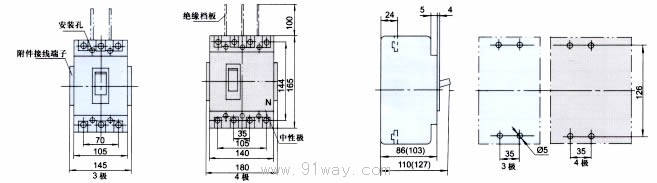

| RMM1-100S、H、L板前接線尺寸（括號內為H、L） |
| RMM1-100S、H、L板后接線尺寸（括號內為H、L） |

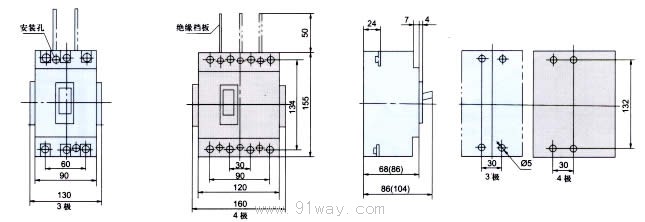

| RMM1-250S、H、L板前接線尺寸（括號內為H、L） |

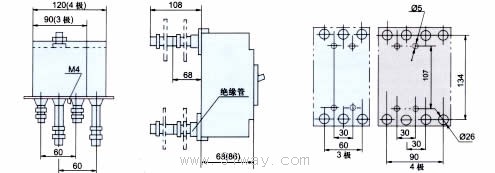

| RMM1-250S、H、L板后接線尺寸（括號內為H、L） |

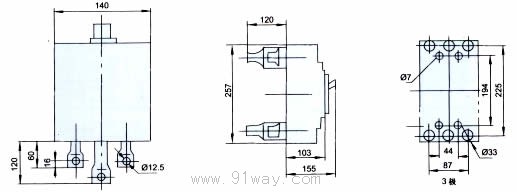

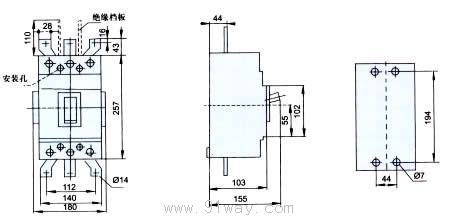

| RMM1-630S、H、800S、H、板前接線尺寸（括號內為800S、H） |

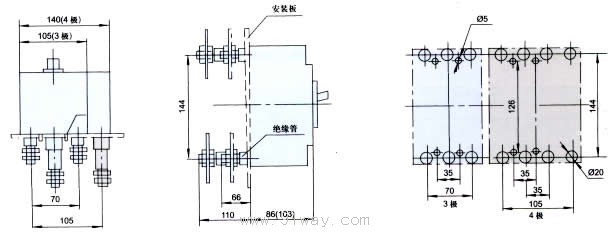

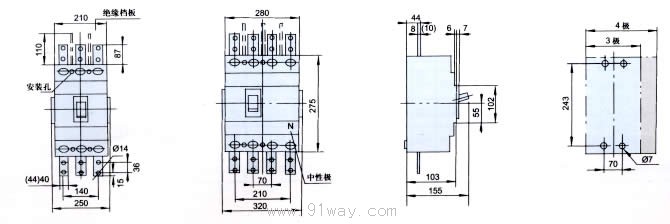

| RMM1-630S、H、L、800S、H、L（RMM1-400S四極）板后接線尺寸 |

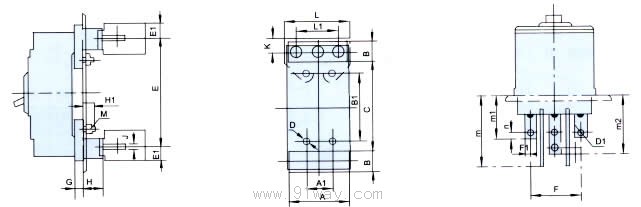

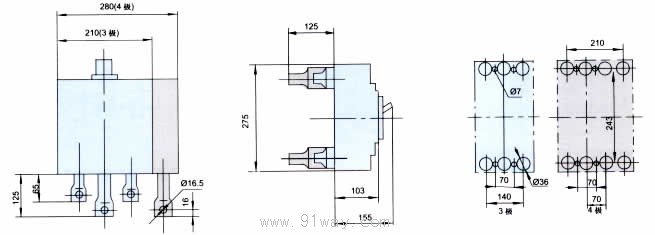

| RMM1-100、250、400、630、800、插入式尺寸 |
|
型號 |
外形及安裝尺寸 |
水平接線 |
垂直接線 |
|
A |
A1 |
B |
B1 |
C |
D |
D1 |
E |
E1 |
F |
F1 |
G |
H |
H1 |
J |
K |
L |
L1 |
M |
m |
m1 |
m2 |
n |
|
RMM1-100S、H、L |
92 |
60 |
30 |
70 |
104 |
Φ6 |
/ |
134 |
/ |
60 |
M10 |
13 |
26 |
16 |
M10 |
14 |
90 |
60 |
M5 |
/ |
62 |
122 |
/ |
√ |
√ |
|
RMM1-250S、H、L |
108 |
70 |
38 |
73 |
106 |
Φ6 |
Φ10 |
144 |
26 |
70 |
25 |
13 |
34 |
15 |
6 |
17.5 |
105 |
70 |
M5 |
108 |
79 |
134 |
18 |
√ |
√ |
|
RMM1-400S、H、L |
136 |
44 |
50 |
135 |
175 |
Φ10 |
Φ13 |
225 |
32 |
87 |
28 |
18 |
40 |
24 |
8 |
27 |
140 |
87 |
M8 |
120 |
79 |
/ |
15 |
√ |
√ |
|
RMM1-630S、H、L |
213 |
140 |
58 |
143 |
184 |
Φ10 |
Φ13 |
243 |
/ |
140 |
44 |
17 |
53 |
20 |
11 |
27 |
210 |
140 |
M8 |
/ |
146 |
/ |
15 |
√ |
√ |
|
RMM1-800S、H、L |
213 |
140 |
58 |
143 |
184 |
Φ10 |
Φ13 |
243 |
/ |
140 |
44 |
17 |
53 |
20 |
11 |
27 |
210 |
140 |
M8 |
/ |
146 |
/ |
15 |
√ |
√ | | |
