| 產品名稱: | DJ-100系列電壓繼電器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 電壓繼電器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
1 用途
DJ-100系列電壓繼電器用于繼電保護裝置線路中,作為過電壓保護或低電壓閉鎖的動作元件。
2 結構概述
DJ-100系列電壓繼電器系電磁式瞬時動作,交流電壓加在系統的兩個線圈上,接線出頭在繼電器底座的端子上,用特殊的聯接片,可將線圈由并聯改為串聯,可使繼電器的整定范圍增大一倍。
DJ-100系列繼電器安裝在垂直的面板上,可以板前接線或者板后接線。繼電器內部接線圖示于圖1。

依此為
DJ-111,112 DJ-121,122 DJ-131-132
DJ-131/60CN FZ-2 DJ-131/60C

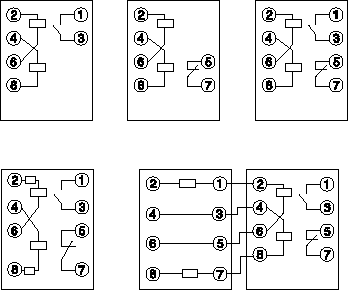

圖1 DJ-100系列繼電器內部接線圖(背視)
3 技術數據
3.1 觸點的斷開容量:當電壓在不大于220V及電流不大于2A,在具有電感負荷的直流電路(時間常數T不大于5×10-3S)中為50W;在交流電路中(COSΦ=0.4)為250VA.
3.2 動作時間:過電壓繼電器,在1.1倍整定值時,動作時間不大于0.12s;在2倍整定值時,動作時間不大于0.04s,低電壓繼電器在0.5倍整定電壓時,動作時間不大于0.15s。
3.3 絕緣強度:繼電器的各電路對外露非帶電金屬部分之間,應耐受交流50Hz,電壓2kV,歷時1min的試驗無擊穿或閃絡。
3.4 繼電器的重約1.5kg。
3.5 電壓繼電器的其他主要技術數據列于表1中。
|
型號 |
整定范圍 (V) |
長期允許電壓(V) |
觸點規格 |
返回 系數 |
功率消耗 (最小整定電壓時) (VA) |
備注 | ||
|
線圈 串聯 |
線圈 并聯 |
動 合 |
動 斷 | |||||
|
DJ—11l |
15-60 50-200 100-400 |
70 220 440 |
35 110 220 |
1 |
0.8 |
1 |
過電壓 繼電器 | |
|
DJ—12l |
15-60 50-200 100-400 |
70 220 440 |
35 110 220 |
l | ||||
|
DJ—13l |
15-60 50-200 100-400 |
70 220 440 |
35 110 220 |
1 |
1 | |||
|
DJ-131/60C DJ—131/60CN |
15-60 |
220 |
110 |
1 |
1 |
l.5 | ||
|
DJ—112 |
12-48 40-160 80-320 |
70 220 440 |
35 110 220 |
1 |
1.25 |
1 |
低電壓 繼電器 | |
|
DJ—122 |
12-48 40-160 80-320 |
70 220 440 |
35 110 220 |
1 | ||||
|
DJ—132 |
12-48 40-160 80-320 |
70 220 440 |
35 110 220 |
1 |
1 | |||

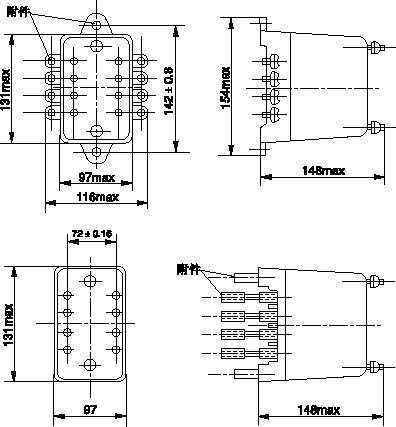

DJ-100系列繼電器外形尺寸

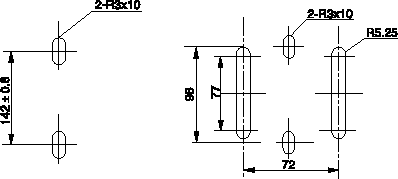

DJ-100系列繼電器開孔尺寸
4 訂貨須知
4.1 繼電器型號、名稱。
4.2 最大整定值。
4.3接線方式(板前接線、板后接線)如不注明,則供應背后接線的附件。
4.4 DJ-131/60C應同時訂購?fù)飧诫娮柘銯Z-2。
