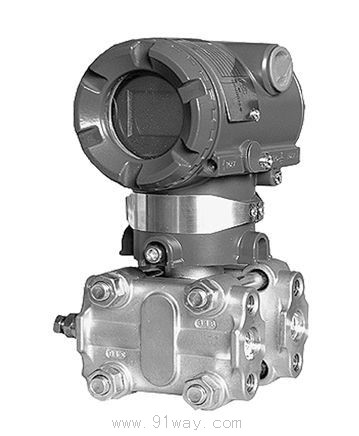

SCC110系列小型化電容式智能差壓變送器產品詳細說明：

產品簡介

SCC110系列小型化電容式變送器采用國外先進技術和設備生產，關鍵原材料、元器件均采用進口器件，整機經過嚴格組裝和測試檢驗。該產品具有設計理念先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行的橫河電機EJA變送器的特點，給使用者以耳目一新的感覺。同時，它與傳統的1151等系列產品在安裝上可直接替換，故它是一些老型號產品的更新替代產品。為適應國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

SCC110智能變送器具備EJA原裝變送器的所有功能，同時還增加了一些強大功能：旋轉開關可PV值清零（零點微調），配合表頭按鍵，可實現有源遷移、無源遷移、修改量程、設置阻尼時間、設置顯示模式等

SCC110智能差壓變送器產品技術指標

精度高：±0.1%，±0.075%
穩定性好
二線制（特殊可四線制）
固體元件，接插式印刷線路板
小型、重量輕、堅固抗震
量程、零點外部連續可調
阻尼可調
單向過載保護特性好
無機械可動部件，維修工作量少
全系列統一結構，零部件互換性強
接觸介質的膜片可選擇（316L、TAN、HAS-C、MONEL等耐腐蝕材料）
防爆結構，全天候使用
智能HART現場總線協議

功能參數
使用對象：氣體、液體和蒸汽
測量范圍：0～0.1kPa至0～40MPa
輸出信號：4～20mADC
供電電源：12～45VDC，一般為24VDC
指示表：指針式線性指示0～100%刻度或LCD液晶顯示。
防爆形式：本質安全型iaIICT6或隔爆型dIIBT4
量程和零點：外部連續可調
正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%。
溫度范圍：放大器工作溫度范圍：-29～+93℃；灌充硅油的測量元件：-40～104℃
法蘭式變送器灌充高溫硅油時：-10～+315℃；普通硅油：-40～+149℃
靜壓：4、10、25、32MPa
濕度：相對濕度為0～100%
阻尼時間：充硅油時，一般在0.2s至1.67s之間連續可調

SCC110DP智能差壓變送器選型表

SCC110DP	智能差壓變送器
	代碼	測量范圍
	3 4 5 6 7 8	0－0.12～7kPa 0－0.4～40kPa 0－2～200kPa 0－7～700kPa 0－21～2100kPa 0－70～7000kPa
		代碼	輸 出
		E	模擬型4～20mA DC
		S	智能型4～20mA DC，疊加HART協議數字信號
			代碼	結構材料
				法蘭接頭	排氣/排液閥	隔離膜片	灌充液
			22 23 24 25 33 35 44	316SS 316SS 316SS 316SS 哈氏合金C 哈氏合金C 蒙乃爾	316SS 316SS 316SS 316SS 哈氏合金C 哈氏合金C 蒙乃爾	316SS 哈氏合金C 蒙乃爾 鉭 哈氏合金C 鉭 蒙乃爾	硅 油
				代 碼	選 件
				M4 B1 B2 B3 D1 D2	多功能LCD顯示表 管裝彎支架 盤裝彎支架 管裝平支架 法蘭排氣/排液閥在上部 法蘭排氣/排液閥在下部
				Da Fa	隔爆型 本質安全型

SCC110DP4 S 22 M4B1選型示例
