DJ-100A/Q系列電壓繼電器產品詳細說明：

1 用途
DJ-100A/Q系列電壓繼電器為二次電壓回路整流型保護繼電器，用于繼電保護裝置線路中，作為低電壓閉鎖的動作元件或過電壓保護。
DJ-100A/Q系列系DJ-100系列電壓繼電器的改進產品，消除了原電壓繼電器存在的抖動現象。提高了使用中的安全可靠性。

2 結構與動作原理
2.1 繼電器系電磁式瞬時動作，交流電壓電阻降壓整流后加在磁系統的兩個線圈上。接線出頭在繼電器底座的端子上，用特殊的聯接片，可將線圈串聯或并聯，因而可使繼電器的整定范圍變化一倍。
2.2 由于該繼電器為整流型，解決了DJ-100型電壓繼電器由于可動系統本身振動引起的軸承磨損。
2.3 繼電器為嵌入式安裝，主體部分為插拔式結構。
2.4 繼電器內部接線圖示于圖1。
2.5 繼電器的外形及安裝尺寸圖示于圖2。

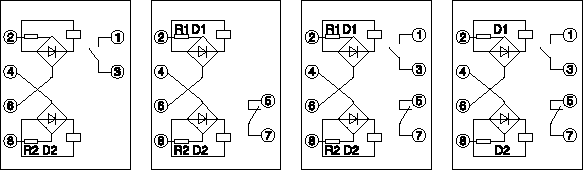

圖1 DJ-100A／Q系列電壓繼電器內部接線圖（背視）
依此為DJ-111 112A/Q    DJ-121 122A/Q   DJ-131 132A/Q 131A/Q160CN   DJ-131A/Q160C

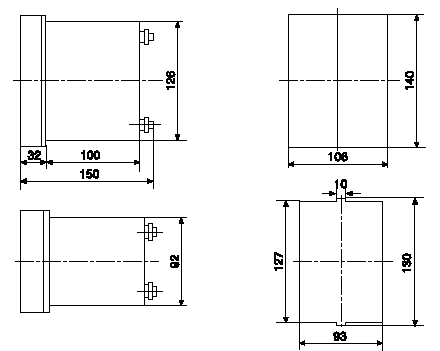

圖2 DJ-100A／Q系列電壓繼電器外形及安裝尺寸圖

3 技術要求
3.1 觸點的觸開容量：當電壓在≤220V以下及電流不大于2A時，在具有電感負荷的直流電流(時間常數T不大于5× 10-3S)中為50W；在交流電路中為250VA。
3.2 動作時間：過電壓繼電器，在1.1倍整定值時，動作時間不大于0.12s；在2倍整定值時，動作時間不大于0.04s，低電壓繼電器在0.5整定值時，動作時間不大于0.15s。
3.3 繼電器的導電部分對外殼的絕緣，應耐受交流50Hz，電壓2kY，歷時lmin的試驗。
3.4 繼電器的重約lkg。
3.5 繼電器的部分技術數據列于下表。

型 號	整定范圍 （V）	長期允許電壓（V）		觸點規格		返回 系數	功率消耗 （最小整定電壓時） （VA）	備注
		線圈串聯	線圈并聯	動合	動斷
DJ—11lQ	15～60 50～200 100～400	70 220 440	35 110 220	1		0．8 　 　 　 　 　 　 　 　 0．8	1	過電壓 繼電器
DJ—12lQ	15～60 50～200 100～400	70 220 440	35 110 220		l
DJ—13lQ	15～60 50～200 100～400	70 220 440	35 110 220	1	1
DJ-131A／Q60C DJ—131Q／60CN	15～60 15～60	220 220	110 110	1	1		l
DJ—112Q	12～48 40～160 80～320	70 220 440	35 110 220	1		1．25	1	低電壓 繼電器
DJ—122Q	12～48 40～160 80～320	70 220 440	35 110 220		1
DJ—132Q	12～48 40～160 80～320	70 220 440	35 110 220	1	1

4 訂貨須知
4.1 繼電器的型號及名稱。
4.2 最大整定值(電流或電壓)。
4.3 繼電器數量。
