產品名稱： | Z4型脹緊聯結套 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 機械傳動 -- 脹緊套 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
Z4型脹緊聯結套特性
Z4型脹緊套由錐度不同的開口雙錐內環與開口雙錐外環及兩個雙錐壓緊環組成，用內六角螺栓鎖緊。與Z2型比較，結合面長，對中精度高，用于旋轉精度要求較高和傳遞較大載荷的場合。

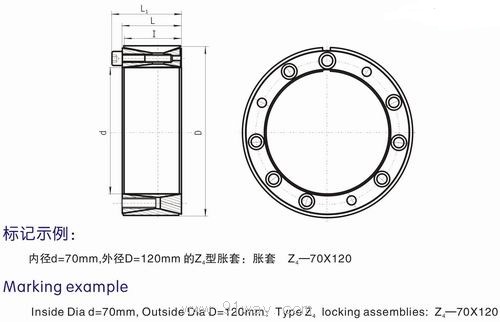

安裝參考范例
|
基 本 尺 寸 |
額定負荷 |
脹套與軸 |
脹套與輪 |
螺釘?shù)臄Q 緊 |
重 量 | |||||||
|
d |
D |
l |
L |
L1 |
d 1 |
n |
軸向力 |
轉 矩 | ||||
|
mm | ||||||||||||
|
70 |
120 |
56 |
62 |
74 |
M12 |
8 |
197 |
6.85 |
201 |
117 |
145 |
3.3 |
|
80 |
130 |
12 |
291 |
11.65 |
263 |
162 |
3.7 | |||||
|
90 |
140 |
290 |
13.00 |
234 |
150 |
4.0 | ||||||
|
100 |
160 |
74 |
80 |
94 |
M14 |
15 |
389 |
19.70 |
213 |
133 |
230 |
7.2 |
|
110 |
170 |
483 |
22.60 |
242 |
157 |
7.7 | ||||||
|
120 |
180 |
482 |
28.90 |
222 |
148 |
8.3 | ||||||
|
125 |
185 |
480 |
30.00 |
212 |
143 |
8.5 | ||||||
|
130 |
190 |
31.20 |
205 |
140 |
8.8 | |||||||
|
140 |
200 |
18 |
574 |
40.20 |
227 |
159 |
9.3 | |||||
|
150 |
210 |
572 |
42.90 |
212 |
152 |
10.0 | ||||||
|
160 |
230 |
88 |
94 |
110 |
M16 |
800 |
64.00 |
227 |
158 |
355 |
14.9 | |
|
170 |
240 |
795 |
67.80 |
214 |
152 |
15.7 | ||||||
|
180 |
250 |
21 |
923 |
83.00 |
235 |
170 |
16.4 | |||||
|
190 |
260 |
921 |
88.00 |
223 |
163 |
17.2 | ||||||
|
200 |
270 |
24 |
1050 |
105.00 |
242 |
179 |
18.8 | |||||
|
210 |
290 |
110 |
116 |
134 |
M18 |
20 |
1118 |
117.30 |
197 |
143 |
485 |
23.0 |
|
220 |
300 |
21 |
1120 |
123.00 |
189 |
138 |
27.7 | |||||
|
240 |
320 |
24 |
1280 |
153.00 |
198 |
148 |
29.8 | |||||
|
250 |
330 |
27 |
1282 |
160.20 |
205 |
157 |
31.0 | |||||
|
260 |
340 |
1430 |
186.00 |
157 |
32.0 | |||||||
|
280 |
370 |
130 |
136 |
156 |
M20 |
24 |
1650 |
230.00 |
192 |
145 |
690 |
46.0 |
|
300 |
390 |
245.00 |
179 |
138 |
49.0 | |||||||
Z4型脹緊聯結套
