產品名稱： | Z7A型脹緊聯結套 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 機械傳動 -- 脹緊套 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
脹緊聯結套的特性
Z7型脹緊套是一種軸與軸套之間的無鍵聯結裝置,此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合而傳遞扭矩，脹緊套本身不傳遞任何力矩力矩及負荷。
此裝置拆卸簡單，適用于中低速傳遞扭矩。
安裝參考范例

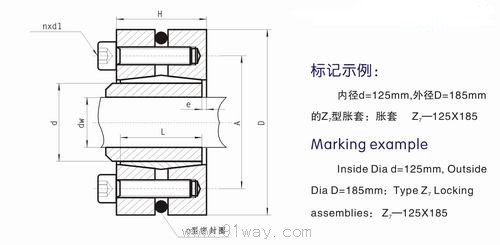

Z7A型鎖緊聯結盤的基本尺寸
(按JB/T7934-1999生產)
|
基 本 尺 寸 |
內六角螺釘 |
額定負荷 |
螺釘的 |
重 量 | |||||||
|
d |
D |
dn |
L |
H |
e |
d1 |
n |
軸向力F1 |
轉 矩 | ||
|
mm | |||||||||||
|
125 |
185 |
95 |
39 |
52 |
6 |
M10×40 |
8 |
242 |
11.5 |
58 |
6 |
|
100 |
260 |
13 | |||||||||
|
105 |
276 |
14.5 | |||||||||
|
140 |
220 |
110 |
10 |
391 |
16 |
8 | |||||
|
120 |
330 |
20 | |||||||||
|
125 |
352 |
22 | |||||||||
|
155 |
245 |
130 |
12 |
385 |
25 |
10 | |||||
|
135 |
427 |
28.8 | |||||||||
|
140 |
464 |
32.5 | |||||||||
|
165 |
260 |
135 |
46 |
62 |
8 |
M12×50 |
10 |
474 |
32 |
100 |
14 |
|
140 |
507 |
32.5 | |||||||||
|
145 |
538 |
39 | |||||||||
|
175 |
275 |
145 |
538 |
39 |
16 | ||||||
|
150 |
573 |
43 | |||||||||
|
155 |
606 |
47 | |||||||||
|
185 |
295 |
155 |
12 |
632 |
49 |
20 | |||||
|
160 |
662 |
53 | |||||||||
|
165 |
691 |
57 | |||||||||
|
195 |
315 |
165 |
56 |
72 |
M12×55 |
15 |
800 |
66 |
27 | ||
|
170 |
835 |
71 | |||||||||
|
175 |
869 |
76 | |||||||||
|
220 |
345 |
180 |
66 |
84 |
9 |
M16×65 |
9 |
978 |
88 |
240 |
35 |
|
190 |
1063 |
101 | |||||||||
|
200 |
1140 |
114 | |||||||||
|
240 |
370 |
200 |
12 |
1200 |
120 |
44 | |||||
|
210 |
1276 |
134 | |||||||||
|
215 |
1312 |
141 | |||||||||
|
260 |
395 |
220 |
72 |
92 |
M16×70 |
1309 |
144 |
48 | |||
|
230 |
1384 |
159 | |||||||||
|
235 |
1421 |
167 | |||||||||
|
280 |
425 |
230 |
84 |
104 |
10 |
M16×75 |
15 |
1478 |
170 |
60 | |
|
240 |
1583 |
190 | |||||||||
|
250 |
1680 |
210 | |||||||||
|
300 |
460 |
250 |
16 |
1704 |
213 |
75 | |||||
|
260 |
1800 |
234 | |||||||||
|
270 |
1889 |
255 | |||||||||
|
320 |
495 |
270 |
106 |
11 |
M16×80 |
18 |
1955 |
264 |
84 | ||
|
280 |
2036 |
285 | |||||||||
|
290 |
2076 |
301 | |||||||||
|
340 |
535 |
290 |
20 |
2193 |
318 |
100 | |||||
|
300 |
2300 |
345 | |||||||||
|
305 |
2354 |
359 | |||||||||
|
360 |
555 |
300 |
100 |
122 |
M20×90 |
15 |
2547 |
382 |
470 |
125 | |
|
310 |
2645 |
410 | |||||||||
|
320 |
2738 |
438 | |||||||||
|
390 |
595 |
330 |
112 |
136 |
12 |
M20×100 |
18 |
3091 |
510 |
156 | |
|
340 |
3194 |
543 | |||||||||
|
350 |
3291 |
576 | |||||||||
|
420 |
630 |
350 |
120 |
144 |
20 |
3371 |
590 |
185 | |||
|
360 |
3500 |
630 | |||||||||
|
370 |
3620 |
670 | |||||||||
|
460 |
685 |
390 |
132 |
158 |
13 |
M20×110 |
24 |
3949 |
770 |
470 |
235 |
|
400 |
4300 |
860 | |||||||||
|
410 |
4634 |
950 | |||||||||
|
500 |
750 |
420 |
152 |
178 |
M20×120 |
30 |
4881 |
1025 |
320 | ||
|
430 |
5233 |
1125 | |||||||||
|
440 |
5568 |
1225 | |||||||||
Z7A型脹緊聯結套
