您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 膜片聯軸器 → JMJ型彈性膜片聯軸器

產品名稱：

JMJ型彈性膜片聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 膜片聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

JMJ型彈性膜片聯軸器產品詳細說明：

型式與標記，軸孔和鍵槽型式按GB/T3852的規定，軸孔長度優選L推薦值。

JMJ型彈性膜片聯軸器主要尺寸及基本參數

型號	公稱轉矩 N．m	瞬時最大轉矩 N．m	最大轉速 r/min	軸孔直徑 d1、d2	軸孔長度mm			D mm	S mm	A mm	重量		轉動 慣量 kg?m2
					J1型	Y型	L （推薦）				S	每增加1m
					L	L
JMJ1	63	100	9300	20、22、24	38	52	40	92	70	8?0.2	2	4.1	0.002
				25、28	44	62
				30、32、35、38	60	82
JMJ2	100	200	8400	25、28	44	62	45	102	80		2.9		0.003
				30、32、35、38	60	82
				40、42、45	84	112
JMJ3	250	400	6700	30、32、35、38	60	82	55	128	96	11?0.3	5.7	8	0.009
				40、42、45、48、50、55	84	112
JMJ4	500	800	5900	35、38	60	82	65	145	116		8.5		0.017
				40、42、45、48、50、55、56	84	112
				60、63、65	107	142
JMJ5	800	1250	5100	40、42、45、48、50、55、56	84	112	75	168	136	14?0.3	12.5	12	0.034
				60、63、65、70、71、75	107	142
JMJ6	1250	2000	4750	45、48、50、55、56	84	112	80	180	140	15?0.4	16.5		0.053
				60、63、65、70、71、75	107	142
				80	132	172
JMJ7	2000	3150	4300	50、55、56	84	112		200			21	19	0.082
				60、63、65、70、71、75	107	142
				80、85	132	172
JMJ8	2500	4000	4200	55、56	84	112		205		20?0.4	23		0.092
				60、63、65、70、71、75	107	142
				80、85	132	172
JMJ9	3150	5000	4000	55、56	84	112	90	215	160		27	21	0.117
				60、63、65、70、71、75	107	142
				80、85、90	132	172
JMJ10	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	170	23?0.5	36		0.191
				80、85、90、95	132	172
JMJ11	5000	8000	3400	60、63、65、70、71、75	107	142		250			42	26	0.252
				80、85、90、95	132	172
				100	167	212
JMJ12	6300	10000	3200	60、63、65、70、71、75	107	142	110	270	190		50		0.349
				80、85、90、95	132	172
				100、110	167	212
JMJ13	8000	12500	2850	65、70、71、75	107	142	115	300	200	27?0.6	66	47	0.56
				80、85、90、95	132	172
				100、110	167	212
JMJ14	10000	16000	2700	70、71、75	107	142	125	320	220		78		0.75
				80、85、90、95	132	172
				100、110、120、125	167	212
JMJ15	12500	20000	2450	75	107	142	140	350	240	32?0.7	110	51	1.26
				80、85、90、95	132	172
				100、110、120、125	167	212
				130、140	202	252
JMJ16	16000	25000	2300	90、95	132	172	145	370	250		125	72	1.63
				100、110、120、125	167	212
				130、140、150	202	252
JMJ17	20000	31500	2150	160	132	172	165	400	290		160		2.45
				100、110、120、125	167	212
				130、140、150	202	252
				160	242	302
JMJ18	25000	40000	1950	100、110、120、125	167	212	175	440	300	38?0.9	220		3.99
				130、140、150	202	252
				160、170	242	302
JMJ19	31500	50000	1850	100、110、120、125	167	212	185	460	320		245	89	4.98
				130、140、150	202	252
				160、170、180	242	302
JMJ20	35500	56000	1800	120、125	167	212	200	480	350		275		6.28
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352

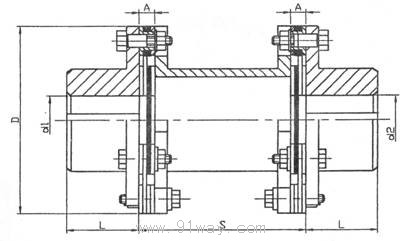

JMJ型彈性膜片聯軸器（示意圖）
