ML型梅花形彈性聯軸器GB5272-85

簡介：
ML型梅花形彈性聯軸器已列為國家標準GB5272-85適用于各種機械聯接兩同心軸的轉動，具有較大的補償兩軸相對偏移、緩沖、減震、耐油、耐空氣老化、耐磨等性能，結構合理、維修方便、零件數量少、適應性強、使用壽命長等特點。工作溫度為-35～+80℃，短時工作溫度可達100℃，傳遞公稱扭矩為16～25000N.m。
中間彈性件可根據使用要求選用各種硬度的聚氨脂橡膠、鑄型尼龍彈性體等材料。半聯軸器采用精密鑄造，鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型。
軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽的型式和尺寸按國家標準GB3852-83《聯軸器軸柱和鍵槽型式及尺寸》的規定加工。
本標準聯軸器，我公司已批量生產。保證質量、價格合理，為滿足各種機械產品的更新改造和引進設備備件需要，我公司可按國家標準提供品種和規格齊全的梅花型彈性聯軸器。

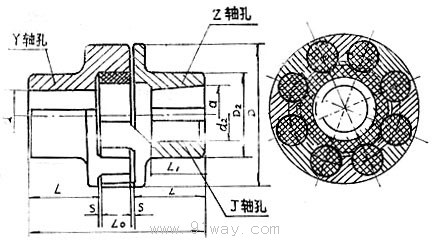

結構圖：

ML型梅花形彈性聯軸器基本參數和主要尺寸
