您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 彈性聯軸器 → LMS型雙法蘭型梅花型彈性聯軸器

產品名稱：

LMS型雙法蘭型梅花型彈性聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 彈性聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LMS型雙法蘭型梅花型彈性聯軸器產品詳細說明：

LMS型梅花形彈性聯軸器

適用范圍和性能特點
　　1.LMS(原MLS)型-雙法蘭型梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。

　　2.梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度-35℃～+80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。
　　3.與其它聯軸器相比，梅花形彈性聯軸器具有以下特點：
（1）工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。
（2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
（3）具有較大的軸向、徑向和角向補償能力。
（4）高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠。
（5）聯軸器無需潤滑，維護工作量少，可連續長期運行。

LMS型梅花形彈性聯軸器

LMS型梅花形彈性聯軸器基本參數和主要尺寸（GB/T5272）/mm

型號	公稱轉矩Tn /N·m		許用轉速 [n]/ r·min-1	軸孔直徑 d1、d2、dz	L	L0	D	D1	彈性件型號	質量 m/kg	轉動慣量I /kg·m2
	彈性件硬度
	a(HA)	b(HD)
	80±5	60±5
LMS1	25	45	8500	12、14、16、18、19、20、22、 24、25	35	98	50	90	MT1-a MT1-b	1.325	0.0013
LMS2	50	100	7600	16、18、19、20、22、24、25、 28、30	38	108	60	100	MT2-a MT2-b	1.736	0.0021
LMS3	100	200	6900	20、22、24、25、28、30、32	40	117	70	110	MT3-a MT3-b	2.33	0.0034
LMS4	140	280	6200	22、24、25、28、30、32、35、 38、40	45	130	85	125	MT4-a MT4-b	3.375	0.0064
LMS5	350	400	5000	25、28、30、32、35、38、40、 42、45	50	150	105	150	MT5-a MT5-b	6.067	0.0175
LMS6	400	710	4100	30、32、35、38、40、42、45、48	55	167	125	185	MT6-a MT6-b	10.466	0.044
LMS7	630	1120	3700	35、38、40、42、45、48、 50、55	60	185	145	205	MT7-a MT7-b	14.223	0.0739
LMS8	1120	2240	3100	45、48、50、55、56、60、63、65	70	209	170	240	MT8-a MT8-b	21.16	0.149
LMS9	1800	3550	2800	50、55、56*、60、63、65、 70、71、75、80	80	240	200	270	MT9-a MT9-b	30.699	0.276
LMS10	2800	5600	2500	60、63、65*、70、71、75、 80、85、90、95、100	90	268	230	305	MT10-a MT10-b	44.547	0.526
LMS11	4500	9000	2200	70、71、75、80、85*、90、95、 100、110、120	100	308	260	350	MT11-a MT11-b	70.72	1.136
LMS12	6300	12500	1900	80、85、90、95、100、 110、120、125、130	115	345	300	400	MT12-a MT12-b	99.544	1.999
LMS13	11200	20000	1600	90、95、100、110、120、125、 130、140、150	125	373	360	460	MT13-a MT13-b	137.53	3.67
LMS14	12500	25000	1500	100、110、120、125、130、 140、150、160	135	383	400	500	MT14-a MT14-b	165.25	5.158

注：1.質量、轉動慣量是按材料為鑄鋼、L推薦、最大軸孔長度計算的近似值。

2.帶*號軸孔直徑可用于Z型軸孔。

3.a、b為兩種彈性材料硬度代號。

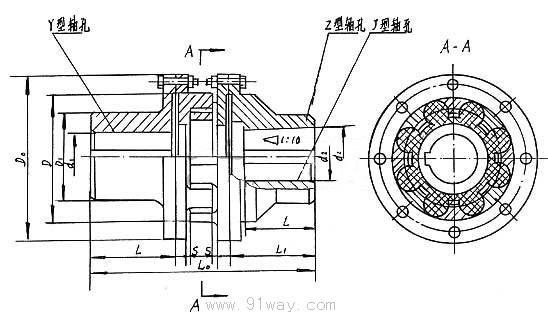

LMS型雙法蘭型梅花型彈性聯軸器（示意圖）
