您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 輪胎聯軸器 → UL型輪胎式聯軸器

產品名稱：

UL型輪胎式聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 輪胎聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

UL型輪胎式聯軸器產品詳細說明：

UL型輪胎式聯軸器是一種高彈性聯軸器，具有良好的減震緩沖和優越的軸間偏移補償性能，工作溫度-20~80攝氏度，轉遞轉矩10~20000N.M,適于潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作條件，并全拆裝方便，因為彈性元件是
一整體的輪胎體，拆裝維修方便、不需潤滑、耐久可靠。
　　標準的半聯軸器結構為K型，在表示中可不再標記。
　　橡膠元件（輪胎體）與金屬壓板硫化粘結在一起，裝配時用螺栓直接與兩半聯軸器聯結
　　柔性、阻尼大、補償量大
　　結構簡單、裝配容易，要換輪胎體時無需軸向移動聯軸節
　　缺點：隨扭轉角的增加，在主從動軸上會產生相當大的軸向力

UL型輪胎式聯軸器基本性能參數和主要尺寸

型號	公稱扭矩 Tn (N.M)	瞬時最大扭矩 TMax (N.M)	許用轉速n (r/min)		軸孔直徑d		軸孔長度L		D	B	質量m(kg)	轉動慣量I (Kg.m2 )
			鋼	鐵	鋼	鐵	J J1型	Y型
UL1	10	31.5	5000	3500	11	11	22	25	80	20	0.7	0.0003
					12 14	12 14	27	32
					16 18	16	30	42
UL2	25	80	5000	3000	14	14	27	32	100	26	1.2	0.0008
					16 18 19	16 18 19	30	42
					20 22	20	38	52
UL3	63	180	4800	3000	18 19	18 19	30	42	120	32	1.8	0.0022
					20 22 24	20 22	38	52
					25		44	62
UL4	100	315	4500	3000	20 22 24	20 22 24	38	52	140	38	3	0.0044
					25 28	25	44	62
					30		60	82
UL5	160	500	4000	3000	24	24	38	52	160	45	4.6	0.0084
					25 28	25 28	44	62
					30 32 35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	7.1	0.0164
					30 32 35 35	30 32 35	60	82
					40		84	112
UL7	315	900	3200	2500	32 35 38	32 35 38	60	82	200	56	10.9	0.029
					40 42 45 48	40 42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	13	0.0448
					40 42 45	40 42 45	84	112
					48 50
UL9	630	1800	2800	2000	42 45 48	42 45 48	84	112	250	71	20	0.0898
					50 55 56	50 55
					60		107	142
UL10	800	2240	2400	1600	45 48 50	45 48 50	84	112	280	80	30.6	0.1596
					55 56	55 56
					60 63	60 63	107	142
					65 70	65
UL11	1000	2500	2100	1600	50 55 56	50 55 56	84	112	320	90	39	0.2792
					60 63 65	60 63 65	107	142
					70 71 75
UL12	1600	4000	2000	1600	55 56	55 56	84	112	360	100	59	0.5356
					60 63 65	60 63 65	107	142
					70 71 75	70 71 75
					80 85	80	132	172
UL13	2500	6300	1800	1600	63 65 70	63 65 70	107	142	400	110	81	0.896
					71 75	71 75
					80 85 90 95	80 85 90 95	132	172

UL14	4000	10000	1600	1400	75	75	107	142	480	130	145	2.2616
					80 85 90 95	80 85 90 95	132	172
					100 110	100 110	167	212
UL15	6300	14000	1200	1120	85 90	90 95	132	172	560	150	222	4.6456
					100 110	100 110	167	212
					120 125	120 125
UL16	10000	20000	1000	1000	100 110	100 110			630	180	302	8.0924
					120 125	120 125
					130 140	130 140	202	252
UL17	16000	31500	900	850	120 125		167	212	750	210	561	20.0176
					130 140 150	130 140 150	202	525
					160	160	242	302
UL18	25000	50000	800	750	140 150	140 150	202	252	900	250	818	43.053
					160 170	160 170	242	302
					180	180

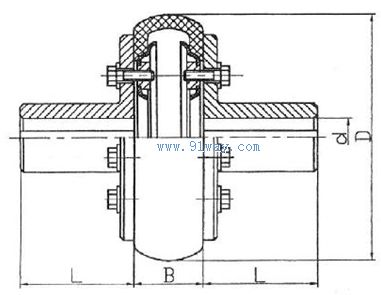

UL型輪胎式聯軸器外形尺寸

UL型輪胎式聯軸器

UL型輪胎式聯軸器（示意圖）
