WSL型十字軸萬向聯軸器產品詳細說明：

WSL型十字軸式萬向聯軸器主要用于輥式板材矯正機，軸線折角α≤10°，回轉直徑46～150mm，公稱轉矩90～6300N·m。

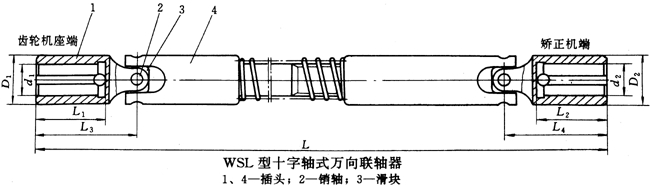

WSL型十字軸式萬向聯軸器基本參數和主要尺寸（JB/T7846.2-95）/mm

型號	公稱 轉矩 Tn/N·m	齒輪機座端					矯正機端					L	轉動 慣量 I/kg·m2	最大 質量 m/kg
		d1	L1		D1	L3	d2	L2		D2	L4
			Y型	J1型				Y型	J1型
WSL1	90	20、22、24	52	38	46	100	20、22、24	52	38	46	100	800	0.003	7
		25、28	62	44
		30、32、35、38	82	60	58	120	25、28	62	44			820	0.0076	9
WSL2	315	30、32、35、38	82	60	58	120	30、32、35、38	82	60	58	120	840	0.01	12
		40、42、45、48、50	112	84	70	160						880	0.018	15
WSL3	500	40、42、45、48、50	112	84	70	160	40、42、45、48、50	112	84	70	160	920	0.023	19
		55、56	112	84	90	200						960	0.051	25
		60、63、65	142	107
WSL4	1400	55、56	112	84	90	200	55、56	112	84	90	200	1200	0.077	38
		60、63、65	142	107
		70、71、75	142	107	120	210	60、63、65	142	107			1210	0.16	44
WSL5	4000	70、71、75	142	107	120	210	70、71、75	142	107	120	210	1220	0.19	54
		80、85、90、95	172	132	150	260						1270	0.37	65
WSL6	6300	80、85、90、95	170	132	150	260	80、85、90、95	172	132	150	260	1320	0.48	86
