產品名稱：

MN,AMN系列內張磨擦式安全磨擦聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 安全聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

MN,AMN系列內張磨擦式安全磨擦聯軸器產品詳細說明：

AMN型內張摩擦式安全聯軸器是摩擦式安全聯軸器的一種結構型式，利用兩個圓柱螺旋彈簧通過中間環壓緊弓型摩擦片，使摩擦副之間產生摩擦力，該摩擦力的大小決定了聯軸器的滑動轉矩。通過更換彈簧以調整聯軸器的滑動轉矩。傳遞的轉矩超出聯軸器的滑動轉矩時，聯軸器主、從動側之間打滑；當傳遞的轉矩低于滑動轉矩時，聯軸器兩側無相對滑動，自動恢復正常工作。在使用范圍內正常工作，一般不需更換零部件，在正確選用AMN型內張摩擦式安全聯軸器的前提下，可以有效地部分減緩軸系傳動起動時的沖擊載荷，使機器勻加速起動，同時可防止因超載而燒毀電動機。可用于需過載安全保護的工況條件，以避免關鍵零部件的破壞。

AMN型內張磨擦式安全磨擦聯軸器基本參數和主要尺寸 mm （JB/T 6138-92）

型號	滑動轉矩 Tn N · m	許用轉速 [n]r/min	軸孔直徑	軸孔長度 L	D	D1	H	S	重量 kg	聯軸器轉動慣量 kg · m 2
型號	min max	許用轉速 [n]r/min	d1 、 d2	Y J1	D	D1	H	S	重量 kg	聯軸器轉動慣量 kg · m 2
AMN1	10~50	3000	16~38	30~80	153	75	52	5	9 ． 3	0 ． 014
AMN2	20~160	2800	25~48	44~112	195	85	66	5	18 ． 1	0 ． 047
AMN3	71~150	1800	35~75	60~142	295	115	91	5	48 ． 7	0 ． 317
AMN4	250~1600	1500	50~90	84~172	395	150	125	5	112	3 ． 38
AMN5	800~4000	1500	70~125	107~212	490	190	182	7	238	6 ． 2
AMN6	2500~6300	1000	95~160	132~302	590	240	213	33	490	14 ． 5

注 :
1、滑動轉矩是聯軸器在主、從動端開始產生相對滑動的瞬間所傳遞的轉矩值。
2、滑動轉動在 max 與 min 范圍內，按GB3507規定系列值選，其偏差 +-10% 。
3、AMN5與AMN6的半聯軸d1側只有一種軸孔長度 L，AMN5 L=212mm, AMN6 L=302mm 。
4、允許徑向偏差為 0.15mm. 。
5 允許角向偏差為3º

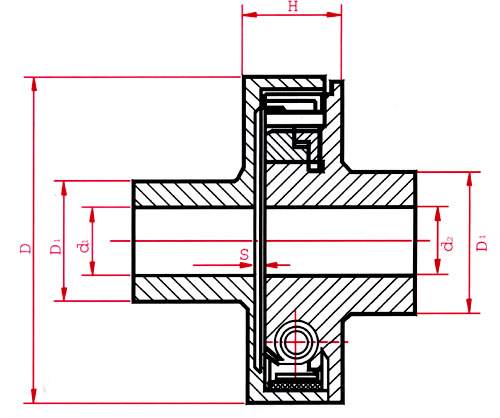

MN,AMN系列內張磨擦式安全磨擦聯軸器（示意圖）
