您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 彈性聯軸器 → XLD單法蘭型星形彈性聯軸器

產品名稱：

XLD單法蘭型星形彈性聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 彈性聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

XLD單法蘭型星形彈性聯軸器產品詳細說明：

XLD單法蘭型星形彈性聯軸器（JB/T 10466-2004)

XLD型星形彈性聯軸器的適用范圍和性能特點

本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。
XLD星型擴大軸孔彈性聯軸器

本聯軸器與XL型相似，但是適合于孔徑更大的安裝場合。
標記方法同XL型。

XLD擴大型軸孔星型彈性聯軸器的基本尺寸和參數

型號	公稱扭矩N.M	許用轉速rpm	軸孔直徑d1、d2	軸孔長度L1、L2	L。	D	D1	D2	E	S	轉動慣量kg.m^2	重量 kg
			軸孔直徑d1、d2	軸孔長度L1、L2	L。	D	D1	D2	E	S
			mm
XLD1	34	19000	6-24	25	66	40	32	40	16	2	0.00008	0.328
XLD2	120	14000	8-28	30	78	55	40	55	18	2	0.0003	0.68
XLD3	320	11800	10-38	35	90	65	48	65	20	2.5	0.0007	1.16
XLD4	650	9500	12-45	45	114	80	66	78	24	3	0.002	2.27
XLD5	900	8000	14-55	50	126	95	75	94	26	3	0.005	3.57
XLD6	1050	7100	15-60	56	140	105	85	104	28	3.5	0.008	4.80
XLD7	1250	6300	20-70	65	160	120	98	118	30	4	0.016	7.87
XLD8	1280	5600	22-75	75	185	135	115	134	35	4.5	0.031	10.89
XLD9	2930	4750	30-90	85	210	160	135	158	40	5	0.068	17.73
XLD10	7200	3750	40-100	100	245	200	160	180	45	5.5	0.159	29.60
XLD11	9900	3350	50-110	110	270	225	180	200	50	6	0.277	43.0
XLD12	12000	3000	60-125	120	295	255	200	230	55	6.5	0.51	58.6
XLD13	15000	2650	60-145	140	340	290	230	265	60	7	1.0	88.4
XLD14	22000	2360	60-165	155	375	320	256	300	65	7.5	1.7	120.8
XLD15	30000	2000	80-190	175	425	370	290	345	75	9	3.35	179.1
XLD16	35000	1800	85-220	195	475	420	325	400	85	10.5	6.37	261.0

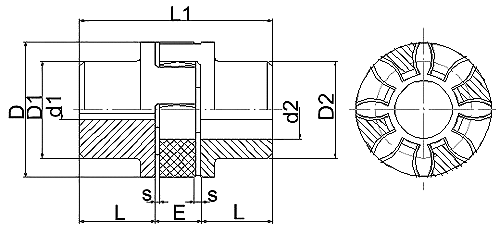

XLD單法蘭型星形彈性聯軸器（示意圖）
