您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 齒式聯軸器 → WGJ型接中間軸鼓形齒式聯軸器

產品名稱：

WGJ型接中間軸鼓形齒式聯軸器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 齒式聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

WGJ型接中間軸鼓形齒式聯軸器產品詳細說明：

WGJ型接中間軸型，有三種型式：WGJA型基本型；WGJB型有軸向緩沖裝置型；WGJC型內齒圈組合型。適用于WGJ7~WGJ23型，WGJ型基本參數和主要尺寸見下表。

WGJ型鼓形齒式聯軸器基本參數和主要尺寸（JB/T8821-98）/mm

型號	公稱轉矩T_n/N·m	圓柱形軸孔尺寸		扁孔形軸孔尺寸			D₁	D₂	D₃	L₁	L₂	L₃	L₄	L₅ min	L₆	質量m/kg		轉動慣量I/kg·m²		潤滑油脂用量/mL
		d₁、d₂	L	d₂ max	L max	B max										L₅min 質量	增長每米的質量	L₅min的轉動慣量	增長每米的轉動慣量
			J₁型
WGJ1	6.3	60、63	107	80	132	60	130	85	70	170	30	35	90	500	3	46	30.2	0.05	0.018	150
		65、70
		71、75
		80	132							195
WGJ2	11.2	70、71、75	107	100	167	75	160	110	90	175	30	40	110	500	3	76	49.9	0.28	0.05	250
		80、85	132							200
		90、95
		100	167							235
WGJ3	18	80、85	132	110	167	85	180	120	100	210	32	46	120	600	3	105	61.65	0.43	0.07	350
		90、95
		100、110	167							245
WGJ4	25	80、85	132	125	167	95	200	140	110	220	32	50	140	600	3	140	74.6	0.73	0.158	450
		90、95
		100、110、120、125	167							253
WGJ5	31.5	90、95	132	140	202	105	230	160	130	225	38	54	160	600	5	200	104	1.43	0.22	650
		100、110	167							260
		120、125
		130、140	202							295
WGJ6	50	110、120	167	160	242	120	260	180	140	287	38	84	180	800	5	280	121	2.56	0.296	900
		130	202							322
		140、150
		160	242							362
WGJ7	63	140、150	202	190	282	140	280	200	160	336	38	85	200	800	5	380	158	4.26	0.501	1400
		160	242							376
		170、180
		190	282							416
WGJ8	80	160、170、180	242	200	282	160	300	220	180	392	44	95	220	1000	5	480	200	6.02	0.81	1800
		190、200	282							432
WGJ9	100	170、180	242	220	282	170	330	230	200	392	44	95	230	1000	5	550	247	7.95	1.24	2100
		190、200、220	282							432
WGJ10	125	190、200、220	282	240	330	180	355	250	220	442	51	98	250	1000	5	720	298	12.7	1.8	2500
		240	330							490
WGJ11	200	190、200、220	282	260	330	200	410	290	240	457	51	106	280	1200	5	1110	355	25.95	2.56	3000
		240、250、260	330							505
WGJ12	315	240、250、260	330	300	380	220	460	320	260	518	57	112	300	1200	6	1480	417	43.43	3.52	4000
		280、300	380							568
WGJ13	450	280、300、320	380	340	450	250	510	360	300	596	57	136	340	1400	6	2020	555	71.76	6.24	5200
		340	450							666
WGJ14	560	300、320	380	360	450	280	560	400	320	628	64	145	380	1500	6	2600	631	114.4	8.1	6500
		340、360	450							698
WGJ15	710	340、360、380	450	400	540	300	610	430	350	716	64	160	400	1500	6	3300	755	178	11.6	8000
		400	540							806
WGJ16	900	360、380	550	420	650	320	660	460	380	842	64	172	440	1600	10	4300	890	272	16	10000
		400、420	650							942
WGJ17	1120	400、420、440、450、460	650	460	650	350	710	500	470	964	64	182	480	1800	10	5500	1090	392	24	12000
WGJ18	1250	420、440、450、460、480、500	650	500	650	380	760	540	460	990	76	195	520	2000	10	6700	1310	553	35	15000
WGJ19	1600	440、450、460、480、500	650	530	800	400	810	580	500	1005	76	215	540	2000	10	8350	1540	805	48	16500
		530	800							1155
WGJ20	2000	450、460、480、500	650	560	800	420	860	600	530	1031	76	225	560	2000	10	9500	1730	1024	61	18500
		530、560	800							1181
WGJ21	2240	480、500	650	600	800	450	910	650	560	1056	76	236	600	2500	10	11500	1930	1334	75.66	21000
		530、560、600	800							1206
WGJ22	2800	530、560、600、630	800	630	800	480	965	680	600	1230	82	246	640	2500	13	12600	2220	1621	99.9	24000
WGJ23	3150	560、600、630	800	670	900	500	1000	710	630	1250	82	265	680	2500	13	17900	2450	2579	122	27000
		670	900							1350

注：
1.質量及轉動慣量是按圓柱形最大軸孔直徑且中間軸長度L₅min時計算得出的近似值。

2.一般情況下，聯軸器軸孔主動端為圓柱形，從動端為扁孔形，如需要兩端均可為圓柱形。

3.型號1～15如需要Y型軸伸允許按GB/T3852選用。

4.扁孔形軸孔時，d₂和B的極限公差為H9

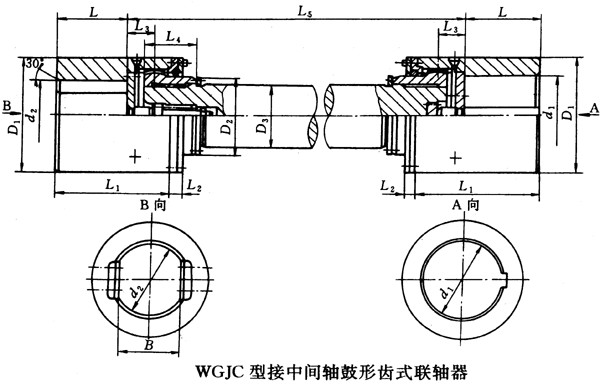

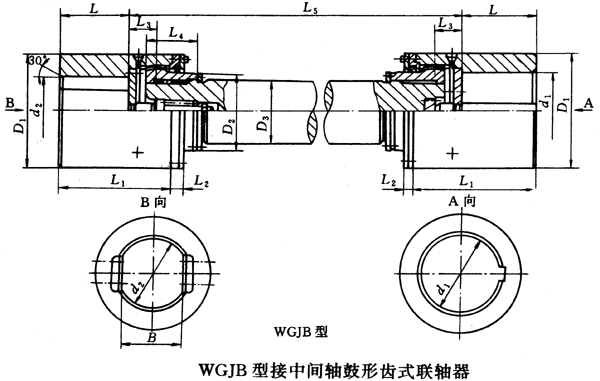

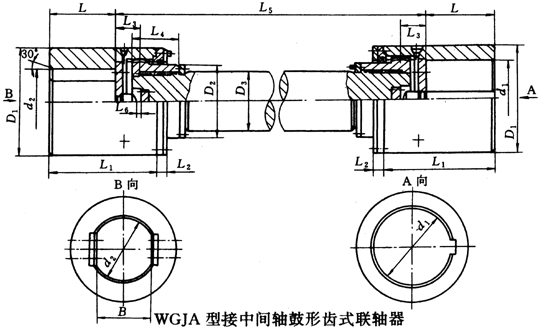

WGJ型接中間軸鼓形齒式聯軸器（示意圖）
