ZC23金屬大通徑電磁閥產品詳細說明：

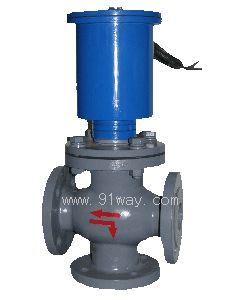

ZC23金屬大通徑電磁閥

產品特點
HANLKA技術 二位三通 復合直動 啟閉靈活
零壓?jiǎn)��?dòng) 耐渣抗溫 特制線圈 超長壽命

產品概述

ZC23系列二位三通電磁閥是采用進口技術研制而成，該產品適用于多種介質，并集換向與分配兩種功能為一體的快速控制電磁閥，可滿足工業自動控制化控制系統中滿足對兩種不同介質的合流、分流和分配的控制要求。

性能特點
1、采用復合直動式結構，動作靈活，穩定可靠；
2、流通面積大，壓力損失小，避免堵塞；
3、線圈外殼內置降溫模塊，可防止長時間通電造成線圈燒毀現象。

ZC23金屬大通徑電磁閥技術參數

公稱通徑	25	32	40	50	65	80	100
連接方式	4孔法蘭						8孔法蘭
工作壓力	0-0.8MPA				0-0.4MPA
線圈功率	88W	啟動：130W 維持：50W			啟動：260W維持：90W
電源電壓	AC220V 110V  380V  DC24V  220V
工作溫度	-20~+60℃、-30~+200℃
環境溫度	-40~+60℃
閥體材料	鑄鐵、不銹鋼				鑄鐵

外型尺寸

公稱通徑	25	32	40	50	65	80	100
D	115	140	150	165	185	200	220
D1	85	100	110	125	145	160	180
D2	65	78	84	99	118	135	155
b	14	16	16	16	18	20	20
f	2	2	3	3	3	3	3
n-d	4-14	4-18	4-18	4-18	4-18	4-18	8-18
L	160	180	200	230	290	310	350
H	420	450	460	470	485	495	510
